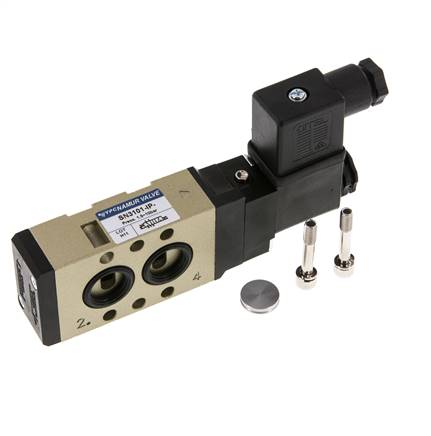

NAMUR solenoid valve, 5/2-way Spring return, G 1/4", 24 V AC
{{ $t('shop.all.artikelnummer') }}:
SN3101 IPSC-A4 *
{{ $t('shop.all.menge') }}
{{ $t('shop.display.artikel.hinweis_alternative') }}
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide (glass fibre reinforced)
Temperature range:
-10°C to +60°C
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
< 30 ms
Control voltages:
Standard: 24 V DC, 230 V AC, upon request other voltages
Voltage tolerance:
± 10 %
Protection class:
IP 65
Bauform Magnetspule:
M (plug size 1)
Information:
These valves are generally delivered with coils and plugs!
Body and slider: aluminium, seals: NBR, pilot: polyamide (glass fibre reinforced)
Temperature range:
-10°C to +60°C
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
< 30 ms
Control voltages:
Standard: 24 V DC, 230 V AC, upon request other voltages
Voltage tolerance:
± 10 %
Protection class:
IP 65
Bauform Magnetspule:
M (plug size 1)
Information:
These valves are generally delivered with coils and plugs!
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Control voltage | 24 V AC |
| Switching | 5/2-way |
| function | spring return |
| Gewinde (1x) | G 1/4" |
| Gewinde Abluft (2x) | G 1/4" |
| Operating pressure [bar] | 1.5 - 10 |
| flow [l/min] | 1000 |
| Leistungsaufnahme (AC) [VA] | 4,1 |
| Ersatzmagnetspule | MAG M 24VAC |
{{ $t('shop.display.artikel.info') }} SN3101IPSC-A4
| {{ $t('shop.all.gewicht') }} | 280 g / pcs |
| {{ $t('shop.all.gtin') }} | 4050571632649 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | YPC |
{{ $t('shop.all.dokumente') }}
- {{ $t('shop.display.datenblatt.titel') }} ({{ $t('shop.all.englisch') }}) (Print view)
Catalogue page Atlas 9 (Page 545) atlas9_seiten/545.pdf
Documentation doku/magnetventile_5_2_5_3.pdf
3D CAD file (volume model) protected/cad/3d/72028/sn3101ipsc-a4248493.stp
NAMUR valves
Directional valves - Overview, function and explanation of 5/2-way valves
Documentation doku/magnetventile_5_2_5_3.pdf
3D CAD file (volume model) protected/cad/3d/72028/sn3101ipsc-a4248493.stp
NAMUR valves
Directional valves - Overview, function and explanation of 5/2-way valves
