Datenblatt

Zylinderschalter, 2-Leiter-Reed-Sensor, rote LED
Artikelnummer:
ZSD 12
Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Körper: Kunststoff, Schraube: Metall
Anschlussleitung:
PUR-Kabel (Reed-Schalter: PVC-Kabel)
Schutzart:
IP 67
Temperaturbereich:
-10 bis +70 °C
Hinweis:
Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die Nut des Zylinders und Arretierung durch den Gewindestift.
Verwendung:
Universeller Einsatz für Zylinder mit durchgehender C-Nut, durchgehender und nicht durchgehender T-Nut (5 mm) und mit optionalem Spannband auch für Rundzylinder Ø 8 - 63 mm.
Vorteile:
•kein Befestigungsmaterial notwendig für Zylinder mit C-Nut & T-Nut (5 mm),
•ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC),
•mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo),
•mit optionalem Spannband für Rundzylinder einsetzbar
Eigenschaften
Aus­füh­rung 2-​Leiter-Reed-Sensor, rote LED
Be­triebs­span­nung 5 - 120 V (AC / DC)
Schal­tung Schlie­ßer
max. Schalt­strom [mA] 100
max. Leis­tung 10 W / VA
An­schluss­lei­tung 3 mtr., 2x 0,18 mm²
Weitere Informationen:
Gewicht 47 g / Stk.
GTIN 4050571816919
Zollwarennummer 85365019
Zeichnung:
Zeichnung: C-Nut
Zeichnung: T-Nut

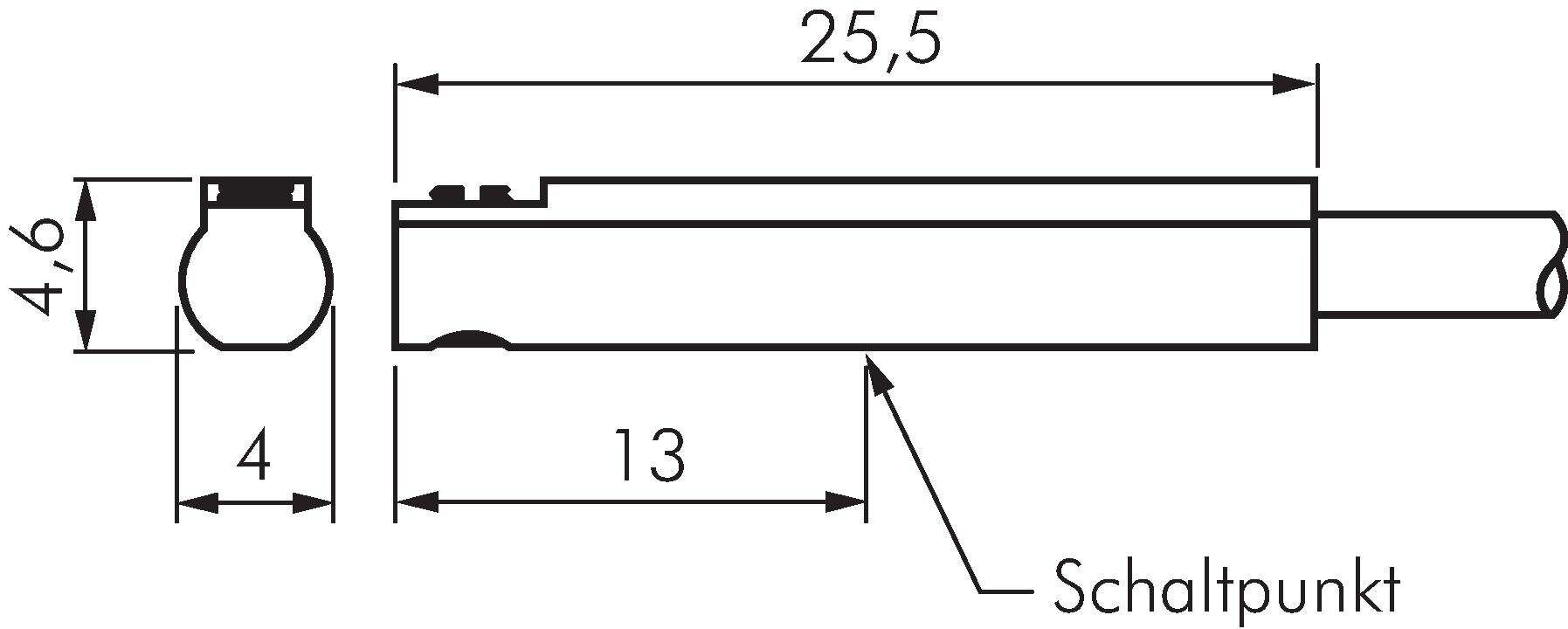

Zeichnung: Sensorabmessungen Reed Sensor
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer ZSD 12 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 15.05.2025
