Datenblatt
T-Nut(3,5mm) Zylinderschalter, vollelektronischer Sensor (verpolungssicher), grüne LED
Artikelnummer:
ZSF 33
Exemplarische Darstellung
Artikelbeschreibung
Werkstoffe:
Körper: Kunststoff, Schraube: Metall
Anschlussleitung:
PVC-Kabel
Schutzart:
IP 67
Temperaturbereich:
-10 bis +70 °C
Hinweis:
Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die T-Nut des Zylinders und Arretierung durch den Gewindestift.
Verwendung:
Für Zylinder / Greifer mit durchgehender T-Nut (3,5 mm)
Eigenschaften
| Ausführung | vollelektronischer Sensor (verpolungssicher), grüne LED |
| Betriebsspannung | 5 - 30 V (DC) |
| Schaltung | Schließer (PNP) |
| max. Schaltstrom [mA] | 200 |
| max. Leistung | 6 W |
| Anschlussleitung | 3 mtr., 3x 0,18 mm² |
Weitere Informationen:
| Gewicht | 45 g / Stk. |
| GTIN | 4050571890995 |
| Zollwarennummer | 85365019 |
Zeichnung:

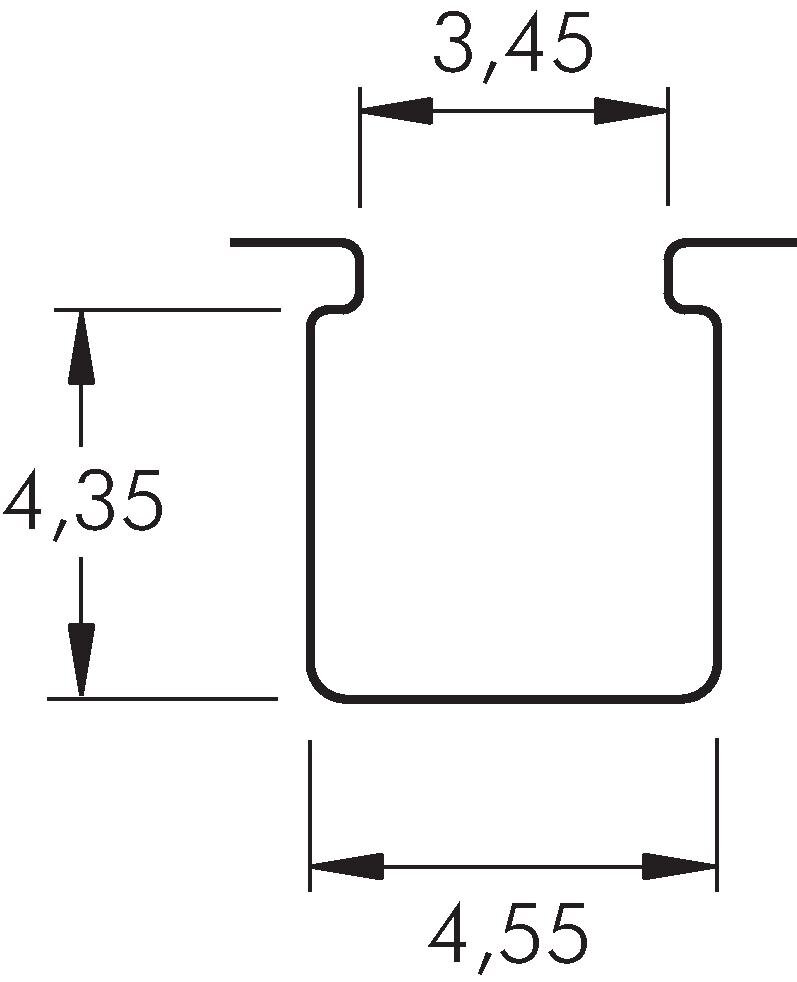

Zeichnung: T-Nut

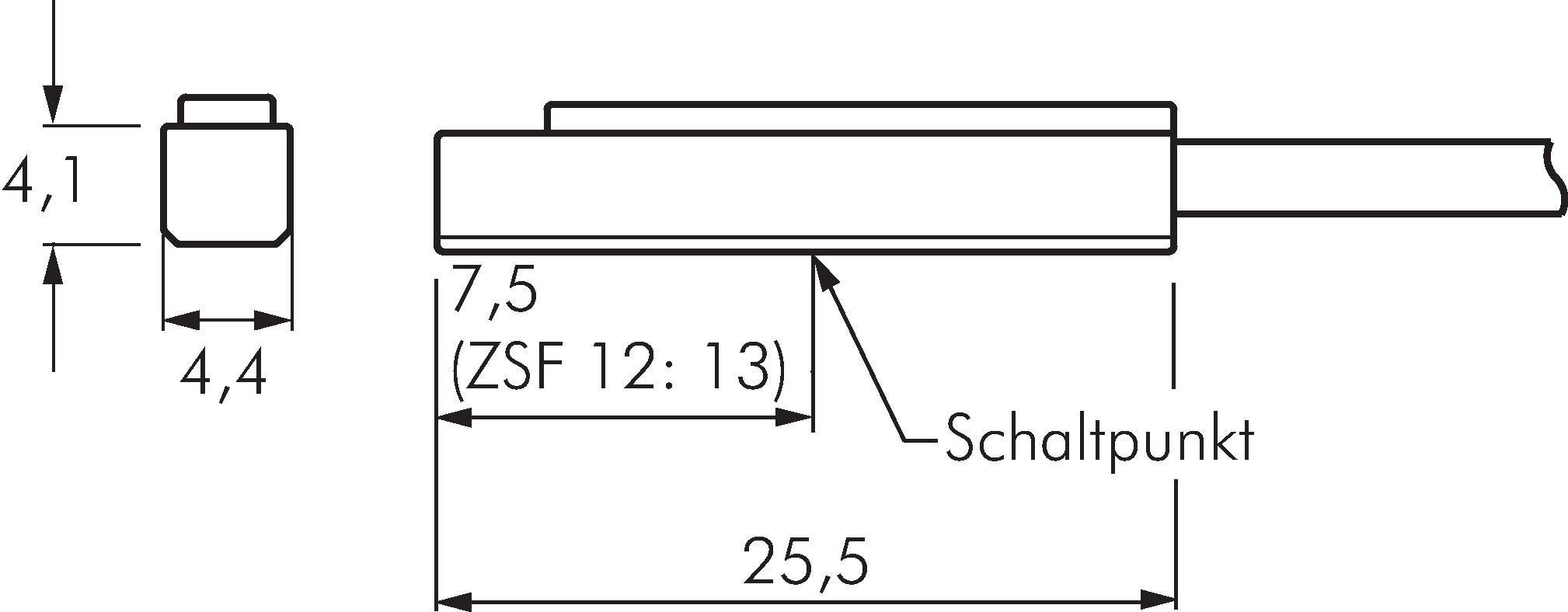

Zeichnung: Sensorabmessungen
Weitere Informationen zu diesem Artikel sowie die Möglichkeit, ihn zu bestellen, finden Sie in unserem Online-Shop https://www.landefeld.com unter der Artikelnummer ZSF 33 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Deutschland
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
Stand: 15.05.2025
