Datový list
Otocné upínací zarízení / sverný válec Ø 40 mm, sverný zdvih 10mm s otocením doleva (pri upínání se
{{ $t('shop.all.artikelnummer') }}:
SQKL 40/10

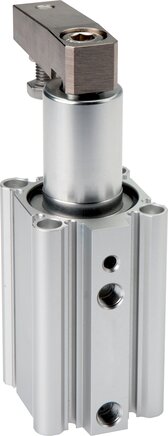

Exemplární zobrazení
{{ $t('shop.display.artikel.beschreibung_headline') }}
Materiály:
Teleso: Hliník eloxovaný, Pístní tyc: ocel s tvrdým chromováním, tesnení: NBR / PUR
Teplotní rozsah:
-10 az +70 °C
Provozní tlak:
max. 10 bar
Úhel vychýlení:
90° (± 10°)
Provedení:
se magnetickým pístem
Upozornení:
•válce za provozu jen svisle stojící nebo zavešené,
• svorky jen v rámci sverného zdvihu a prípustné jen na rovných plochách,
•obrobek musí být pri procesu upínání v klidu
• svorky jen v rámci sverného zdvihu a prípustné jen na rovných plochách,
•obrobek musí být pri procesu upínání v klidu
Výhody:
•jednoduchá mechanika, robustní konstrukce,
•dodává se s demontovatelným zvedacím ramenem, které lze prestavet v krocích po 90°,
•hlavní rozmery shodné se SMC rady MKB
•dodává se s demontovatelným zvedacím ramenem, které lze prestavet v krocích po 90°,
•hlavní rozmery shodné se SMC rady MKB
Typ spínace válce:
D
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| provedení | s otocením doleva* (pri upínání se otácí proti smeru hodinových rucicek) |
| Průměr pístu | 40 |
| Upínací zdvih | 10 |
| Otocný zdvih | 15,0 |
| efektivní průměr pístu při upnutí | 36,7 |
| G (přípojka pneumatického vzduchu) | G 1/8" |
| Opravářské sady | SQK 40 REP |
| A | 52 |
| A1 | 57,0 |
| B | 6,5 |
| C | 40,0 |
| D | 14 |
| E | 12 - 25 |
| F | 8,0 |
| H | 16 |
| I | 10 |
| M (zasunuto) | 53,0 |
| M (vysunuto) | 78,0 |
| N | 18 |
| O | 67 |
| P | 45 |
| Q | 27,5 |
| R | 65,0 |
| S | 20,0 |
| U | 20 |
| V | M 8 |
| Y (+0/-0,05) | 30 |
| Z | M 6 |
Další informace:
| {{ $t('shop.all.gewicht') }} | 700 g / ks |
| {{ $t('shop.all.gtin') }} | 4050571930141 |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84123100 |
| {{ $t('shop.display.artikel.rohskonform') }} | {{ $t('shop.all.ja') }} |
| {{ $t('shop.all.hersteller') }} | EMC |
Obrázek
Kresba:
Kresba: Smer otácení
Kresba: Otocný upínací válec
Další informace k tomuto produktu, k jeho objednávce, naleznete v našem online obchodě https://www.landefeld.com pod číslem produktu SQKL 40/10 .
Landefeld Druckluft und Hydraulik GmbH · Konrad-Zuse-Straße 1 · 34123 Kassel · Německo
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Naše produkty a zboží jsou určeny výhradně pro průmyslové a komerční použití.
Stav: 21.12.2025
