Datenblatt
MS4-EE-1/4-V24-B (8091771) Einschaltventil
{{ $t('shop.all.artikelnummer') }}:
OT-FESTO095054

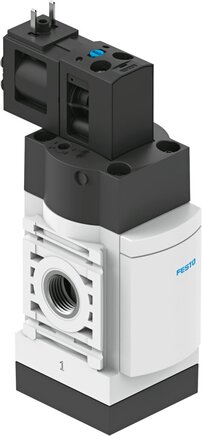

Exemplarische Darstellung
{{ $t('shop.display.artikel.eigenschaften_headline') }}
| Baureihe | MS |
| Baugröße | 4 |
| Konstruktiver Aufbau | Sitzventil, elektrisch betätigt |
| Betätigungsart | elektrisch |
| Handhilfsbetätigung |
rastend, tastend |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |
| Symbol | 991008 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Überdeckung | negative Überdeckung |
| Spulenkennwerte | 24 V DC: 2,3 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 7 nach ISO 14644-1 |
| Mediumstemperatur [°C] | 50 |
| Schutzart | IP65 |
| Befestigungsart | mit Wand-/Flächenhalter |
| Einbaulage | beliebig |
| Schaltstellungsanzeige | mit Zubehoer |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Steuerluftversorgung | intern |
| Elektrischer Anschluss |
Form C nach EN 175301-803 |
| Signalzustandsanzeige | mit Zubehör |
| Auswahl Zusatzfunktion | mit Schalldämpfer |
| Werkstoff Dichtungen |
HNBR, NBR |
| Werkstoff Gehäuse | PA-verstärkt |
| Rastermaß [mm] | 40 |
| Betriebsdruck [MPa] | 0,3 bis 0,7 |
| C-Wert [] | 8,36 |
| b-Wert | 0.49 |
| Normalnenndurchfluss (normalisiert nach DIN 1343) [] | 2000 |
| Normaldurchfluss Entlüftung 0,6->0 MPa (6->0 bar, 87->0 psi) [] | 1600 |
| Einschaltzeit [ms] | 29 |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Produktgewicht [g] | 194 |
Weitere Informationen:
| {{ $t('shop.all.gewicht') }} | 194 g / Stk. |
| {{ $t('shop.display.artikel.zollwarennummer') }} | 84812090 |
| {{ $t('shop.all.hersteller') }} | Festo |
