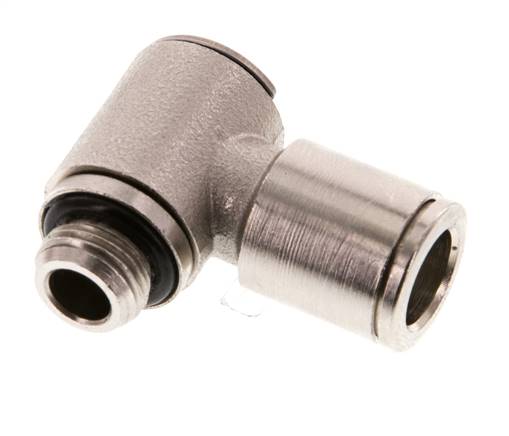

Conexión enchufable acodada, hex. int. G 1/8"-8mm, IQS-MSV (Estándar)
Número de artículo:
IQSLV 188 IG MSV
Descripción del artículo
Materiales:
Cuerpo y anillo de fijación: latón niquelado, juntas: NBR (versión de alta temperatura: FKM), garras de retención: acero inoxidable (¡Durante el montaje se utilizan exclusivamente juntas y grasas libres de silicona!)
Rango de temperaturas:
-20°C hasta máx. +80°C (versión de alta temperatura: -20°C hasta máx. +150°C)
Presión de operación:
-0,98 hasta 16 bar
Medios:
aire comprimido lubricado y no lubricado, gases neutros e innocuos
Ventajas:
•gran multiplicidad de productos,
•forma constructiva estable, versión totalmente metálica,
•también disponible rosca M 7, M 8x1, M 10x1 y M 12x1,5,
•rosca de atornillado cilíndrica sellada con junta tórica encapsulada
Ventajas:
•montaje y desmontaje posible incluso con la manguera enchufada,
•el montaje se hace desde arriba usando una llave Allen
Cuerpo y anillo de fijación: latón niquelado, juntas: NBR (versión de alta temperatura: FKM), garras de retención: acero inoxidable (¡Durante el montaje se utilizan exclusivamente juntas y grasas libres de silicona!)
Rango de temperaturas:
-20°C hasta máx. +80°C (versión de alta temperatura: -20°C hasta máx. +150°C)
Presión de operación:
-0,98 hasta 16 bar
Medios:
aire comprimido lubricado y no lubricado, gases neutros e innocuos
Ventajas:
•gran multiplicidad de productos,
•forma constructiva estable, versión totalmente metálica,
•también disponible rosca M 7, M 8x1, M 10x1 y M 12x1,5,
•rosca de atornillado cilíndrica sellada con junta tórica encapsulada
Ventajas:
•montaje y desmontaje posible incluso con la manguera enchufada,
•el montaje se hace desde arriba usando una llave Allen
Propiedades
| Ejecución | Estándar |
| G | G 1/8" |
| D [mm] | 8 |
| Rango de temperaturas [°C] | -20 hasta +80 |
Más información sobre IQSLV188IGMSV
| Peso | 27 g / Udad |
| GTIN | 4050571862350 |
| Código aduanero | 74122000 |
| Conforme con RoHS | Sí |
documentos
- Página del catálogo Atlas 9 (página 76) (PDF)
- Documentación: Ayuda para toma de decisiones para elegir conexiones enchufables IQS y las mangueras adecuadas (PDF)
- Archivo 3D-CAD (modelo de volumen) (Sólo para clientes que iniciaron sesión) (STP)
- Hoja de datos (Vista de impresión)
- Hoja de datos (Inglés) (Vista de impresión)
¡Todas las indicaciones se entienden como valores de referencia no vinculantes! No asumimos ninguna responsabilidad por la elección de datos no confirmada por escrito. Las indicaciones de presión se refieren, salvo indicación en contrario, a líquidos del grupo II a +20°C
