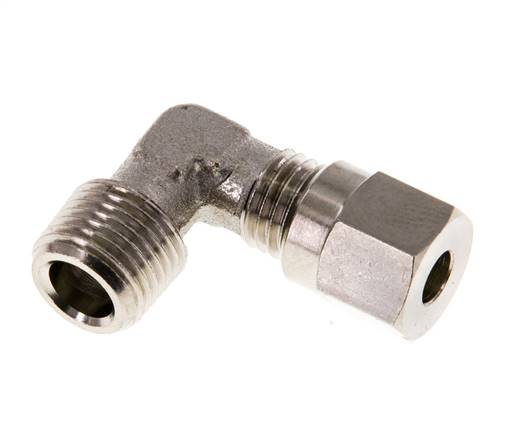

Conexión roscada con anillo de corte acodada R 1/8"-4 LL (M8x1), latón niquelado
Número de artículo:
WE 4 LLR MSV
Descripción del artículo
Materiales:
Cuerpo: latón niquelado, anillo de corte: latón
Rango de temperaturas:
-60°C hasta máx. +300°C (racores giratorios: -20°C hasta máx. +80°C)
Materias primas recomendadas:
Cobre, poliamida (con manguito de refuerzo)
Nota:
Cuando se usa tubo de cobre blando se debe utilizar el factor de corrección 0,65 (presión x 0,65). Cuando se usa tubo de poliamida valen las presiones de operación del tubo.
Cuerpo: latón niquelado, anillo de corte: latón
Rango de temperaturas:
-60°C hasta máx. +300°C (racores giratorios: -20°C hasta máx. +80°C)
Materias primas recomendadas:
Cobre, poliamida (con manguito de refuerzo)
Nota:
Cuando se usa tubo de cobre blando se debe utilizar el factor de corrección 0,65 (presión x 0,65). Cuando se usa tubo de poliamida valen las presiones de operación del tubo.
Propiedades
| Serie constructiva | serie muy liviana |
| Diámetro del tubo (exterior) | 4 LL (M8x1) |
| Rosca para enroscar | R 1/8" |
| Presión de operación con tubo de cobre duro [bar] | 100 |
| Rango de temperaturas [°C] | -60 hasta +300 |
Más información sobre WE4LLRMSV
| Peso | 13 g / Udad |
| GTIN | 4050571741563 |
| Código aduanero | 74122000 |
| Conforme con RoHS | Sí |
documentos
- Página del catálogo Atlas 9 (página 142) (PDF)
- Archivo 3D-CAD (modelo de volumen) (Sólo para clientes que iniciaron sesión) (STP)
- Hoja de datos (Vista de impresión)
- Hoja de datos (Inglés) (Vista de impresión)
¡Todas las indicaciones se entienden como valores de referencia no vinculantes! No asumimos ninguna responsabilidad por la elección de datos no confirmada por escrito. Las indicaciones de presión se refieren, salvo indicación en contrario, a líquidos del grupo II a +20°C
