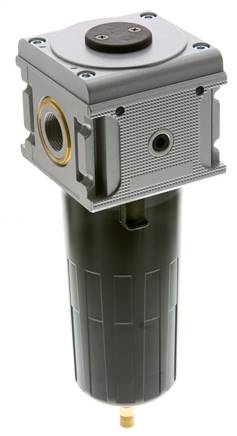

MULTIFIX Filtro fino (filtro submicro) G 3/4", Multifix 5
Número de artículo:
FX 345 MB AM
Descripción del artículo
Materiales:
Cuerpo: fundición a presión de cinc Z410 (serie 4 y 5: aluminio), juntas: NBR, recipiente de condensado: fundición a presión de cinc (serie 5: aluminio) o policarbonato
Rango de temperaturas:
-10 hasta +60 °C
Medios:
Aire comprimido, gases neutros
ATEX:
Elementos de operación sin fuente de ignición potencial propia de conformidad con la Directiva 2014/34/UE (no serie 4).
Ventajas:
•Montaje sencillo de componentes individuales mediante paquetes de acoplamiento dentro de una serie y tamaño de rosca
Indicación para la descarga de condensado semiautomática:
Ni bien la presión de entrada cae por debajo de la presión de entrada mín. se abre automáticamente la válvula de descarga. Apretando el tornillo de descarga se puede bloquear la apertura semi automática de la válvula de descarga.
Aplicación:
Los filtros finos se utilizan cuando se exigen altos niveles de pureza del aire comprimido. Aquí se separan las partículas más finas (> 0,01 µm) y la neblina de aceite. Recomendamos colocar antes un filtro previo para aumentar la vida útil.
Separación de polvo:
> 0,01 µm (99,999 %)
Contenido residual de aceite:
0,01 mg/m³ (clase 1 según DIN ISO 8573-1)
Presión de entrada:
1,5 - 16 bar, con recipiente metálico máx. 20 bar** (serie 0: usando paquete de acoplamiento máx. 12 bar)
Opcional:
Serie 0 (sólo tipo FX 018), 1 y 2: canasto de protección -S, serie 2 y 4: recipiente metálico con tubo visor -M, automático de descarga -AM, automático de descarga cerrado, sin presión (0 - 16 bar) -AMNC
Cuerpo: fundición a presión de cinc Z410 (serie 4 y 5: aluminio), juntas: NBR, recipiente de condensado: fundición a presión de cinc (serie 5: aluminio) o policarbonato
Rango de temperaturas:
-10 hasta +60 °C
Medios:
Aire comprimido, gases neutros
ATEX:
Elementos de operación sin fuente de ignición potencial propia de conformidad con la Directiva 2014/34/UE (no serie 4).
Ventajas:
•Montaje sencillo de componentes individuales mediante paquetes de acoplamiento dentro de una serie y tamaño de rosca
Indicación para la descarga de condensado semiautomática:
Ni bien la presión de entrada cae por debajo de la presión de entrada mín. se abre automáticamente la válvula de descarga. Apretando el tornillo de descarga se puede bloquear la apertura semi automática de la válvula de descarga.
Aplicación:
Los filtros finos se utilizan cuando se exigen altos niveles de pureza del aire comprimido. Aquí se separan las partículas más finas (> 0,01 µm) y la neblina de aceite. Recomendamos colocar antes un filtro previo para aumentar la vida útil.
Separación de polvo:
> 0,01 µm (99,999 %)
Contenido residual de aceite:
0,01 mg/m³ (clase 1 según DIN ISO 8573-1)
Presión de entrada:
1,5 - 16 bar, con recipiente metálico máx. 20 bar** (serie 0: usando paquete de acoplamiento máx. 12 bar)
Opcional:
Serie 0 (sólo tipo FX 018), 1 y 2: canasto de protección -S, serie 2 y 4: recipiente metálico con tubo visor -M, automático de descarga -AM, automático de descarga cerrado, sin presión (0 - 16 bar) -AMNC
Propiedades
| Ejecución | Filtro fino (filtro submicro) |
| Serie constructiva | Multifix 5 |
| Rosca | G 3/4" |
| Caudal óptimo* [l/min] | 2600 |
| Ejecución recipiente | Recipiente metálico sin tubo visor |
| Descarga de condensado | automático |
| Cantidad máx. de condensado [cm³] | 150 |
| H [mm] | 311 |
| H1 [mm] | 259 |
| L [mm] | 100 |
| Ángulos de fijación | W 5 |
| Paquete de acoplamiento | KP 5 |
| Filtro de recambio | X 61/130 |
| Accesorios indicador de presión diferencial 0 - 0,35 bar (especialmente baratos) | DDA B |
| Accesorios manómetro diferencial 0 - 0,5 bar | DDA M |
| Presión de entrada [bar] | 1,5 - 16 |
Más información sobre FX345MBAM
| Peso | 3,3 kg / Udad |
| GTIN | 4050571311391 |
| Código aduanero | 84213925 |
| Conforme con RoHS | Sí |
Videos en YouTube:
documentos
*con presión de entrada de 10 bar y 0,1 bar de pérdida de presión, **recipiente de metal con automático de descarga AM/AMNC: máx. 16 bar
¡Todas las indicaciones se entienden como valores de referencia no vinculantes! No asumimos ninguna responsabilidad por la elección de datos no confirmada por escrito. Las indicaciones de presión se refieren, salvo indicación en contrario, a líquidos del grupo II a +20°C
