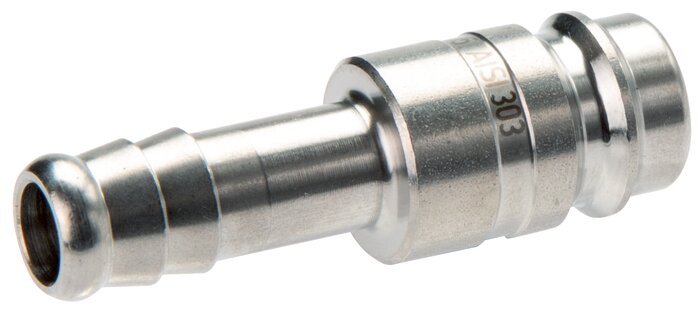

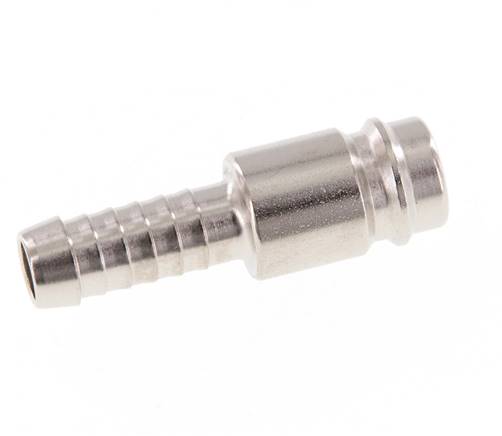

embout d'accouplement (NW10) tuyau flexible 10 mm, Acier trempé et nickelé
Numéro de l'article:
KSS 10 NW10
Description d’article
Matériaux:
Type laiton nickelé Boîtier: Type laiton nickelé, douille coulissante: acier laiton nickelé, joint: NBR
Type laiton/acier: Boîtier: Type laiton nickelé/acier (QPQ) douille coulissante:: Type laiton nickelé, joint: NBR
Type inox: Boîtier et douille coulissante: 1.4305, Dichtung: FKM
Plage de température:
-20°C à +100°C max (acier inoxydable: -15°C à +200°C max)
Pression de service:
-0,95 à 35 bar
Compatible avec***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Débit ****:
MS nickelé/1.4305 : 2150 l/min (en option : -BA: 1020 l/min), laiton/acier : 3600 l/min
Remarque:
Les raccords mâles avec vanne pour blocage des deux côtés (-BA) ne peuvent être utilisés qu’avec les coupleurs spéciaux (-BA) prévus à cet effet.
En option:
Corps de 1.4404 -ES4A, avec vanne pour verrouillage des deux côtés -BA
Type laiton nickelé Boîtier: Type laiton nickelé, douille coulissante: acier laiton nickelé, joint: NBR
Type laiton/acier: Boîtier: Type laiton nickelé/acier (QPQ) douille coulissante:: Type laiton nickelé, joint: NBR
Type inox: Boîtier et douille coulissante: 1.4305, Dichtung: FKM
Plage de température:
-20°C à +100°C max (acier inoxydable: -15°C à +200°C max)
Pression de service:
-0,95 à 35 bar
Compatible avec***:
Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Débit ****:
MS nickelé/1.4305 : 2150 l/min (en option : -BA: 1020 l/min), laiton/acier : 3600 l/min
Remarque:
Les raccords mâles avec vanne pour blocage des deux côtés (-BA) ne peuvent être utilisés qu’avec les coupleurs spéciaux (-BA) prévus à cet effet.
En option:
Corps de 1.4404 -ES4A, avec vanne pour verrouillage des deux côtés -BA
propriétés
| Matériau | Acier trempé et nickelé |
| Diamètre du tuyau (intérieur) [mm] | 10 |
| Verrouillant sur les deux côtés | non |
| Plage de température [°C] | -20 à +200 |
Informations sur KSS10NW10
| Poids | 22 g / Pièce |
| GTIN | 4050571452995 |
| Numéro des marchandises en douane | 84812090 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 300a) (PDF)
- Documentation (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
***Les noms et les désignations sont en partie des marques déposées des fabricants respectifs, ****6 bar de pression d’entrée, 0,5 bar de différence de pression
*version BA, matériau: laiton nickelé
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
