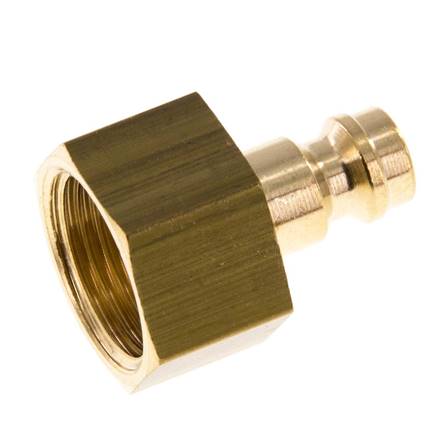

embout d'accouplement (NW5) G 3/8"(fil. femelle), laiton
Numéro de l'article:
KSGI 38 NW5
Description d’article
Matériaux:
Boîtier: laiton, laiton nickelé, acier trempé ou inox 1.4305, joint: NBR (inox: FKM)
Plage de température:
-20°C à +100°C max (acier inoxydable: -15°C à +200°C max)
Pression de service:
-0,95 à 35 bar
Débit* :
510 l/min (en liaison avec une fiche mâle verrouillante -BA: 330 l/min)
Remarque:
Les raccords mâles avec vanne pour blocage des deux côtés (-BA) ne peuvent être utilisés qu’avec les coupleurs spéciaux (-BA) prévus à cet effet.
Compatible avec**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
Remarque:
Les connecteurs irréversibles sont également adaptés aux coupleurs non codés
En option:
Corps de 1.4404 -ES4A, avec vanne pour verrouillage des deux côtés -BA, les filetages NPT -NPT, marquage rouge -RO, marquage vert -GR, marquage bleu -BL, marquage noir -SCH
Boîtier: laiton, laiton nickelé, acier trempé ou inox 1.4305, joint: NBR (inox: FKM)
Plage de température:
-20°C à +100°C max (acier inoxydable: -15°C à +200°C max)
Pression de service:
-0,95 à 35 bar
Débit* :
510 l/min (en liaison avec une fiche mâle verrouillante -BA: 330 l/min)
Remarque:
Les raccords mâles avec vanne pour blocage des deux côtés (-BA) ne peuvent être utilisés qu’avec les coupleurs spéciaux (-BA) prévus à cet effet.
Compatible avec**:
Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)
Remarque:
Les connecteurs irréversibles sont également adaptés aux coupleurs non codés
En option:
Corps de 1.4404 -ES4A, avec vanne pour verrouillage des deux côtés -BA, les filetages NPT -NPT, marquage rouge -RO, marquage vert -GR, marquage bleu -BL, marquage noir -SCH
propriétés
| Matériau | laiton |
| Filetage femelle | G 3/8" |
| Verrouillant sur les deux côtés | Non |
| exécution | Standard |
| Plage de température [°C] | -20 à +200 |
Informations sur KSGI38NW5
| Poids | 18 g / Pièce |
| GTIN | 4050571450663 |
| Numéro des marchandises en douane | 84812090 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 282) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*6 bar de pression d'entrée, 0,5 d'écart de pression
**Les noms et désignations sont en partie des marques déposées de leurs fabricants respectifs.
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
