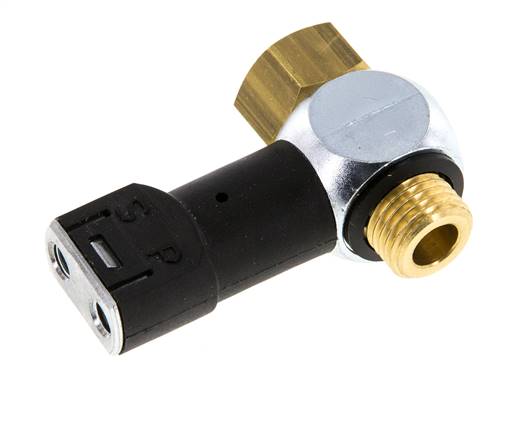

raccord de signal G 1/4", Filetage femelle (sortie de signal pneumatique)
Numéro de l'article:
PPL 14
Description d’article
Matériaux:
Corps: laiton, laiton nickelé, plastique, joints: NBR
Temps de commutation:
3 ms
Valeurs de raccordement électrique (type PPE):
max. 2A, 0 - 48 V DC, 250 V AC
Puissance absorbée (type PPE):
Courant continu: 5 W, courant alternatif: 10 VA
Type de protection (type PPE):
IP 40
Fonction:
un raccord de signal assume la fonction d'un interrupteur de fin de course (signal pneumatique ou électrique). Le raccord est vissé dans l'alésage d'entrée d'un vérin et détecte la pression d'utilisation du vérin. Quand aucune pression n'est plus présente au niveau du raccord, le raccord se commute de (P) 1 à (S) 5.
Attention :
Les raccords de signaux détectent la position de fin de course à l’aide de la seule chute de pression. Cette chute de pression peut également se produire lorsque la course du vérin est bloquée. En cas de risque d’un tel blocage, nous recommandons d’utiliser des contacteurs de vérins pneumatiques qui réagissent directement au champ magnétique du piston magnétique.
Avantages:
•Commande entièrement pneumatique, aucun raccordement électrique n’est nécessaire,
•Installation facile,
•Modèle compact
Corps: laiton, laiton nickelé, plastique, joints: NBR
Temps de commutation:
3 ms
Valeurs de raccordement électrique (type PPE):
max. 2A, 0 - 48 V DC, 250 V AC
Puissance absorbée (type PPE):
Courant continu: 5 W, courant alternatif: 10 VA
Type de protection (type PPE):
IP 40
Fonction:
un raccord de signal assume la fonction d'un interrupteur de fin de course (signal pneumatique ou électrique). Le raccord est vissé dans l'alésage d'entrée d'un vérin et détecte la pression d'utilisation du vérin. Quand aucune pression n'est plus présente au niveau du raccord, le raccord se commute de (P) 1 à (S) 5.
Attention :
Les raccords de signaux détectent la position de fin de course à l’aide de la seule chute de pression. Cette chute de pression peut également se produire lorsque la course du vérin est bloquée. En cas de risque d’un tel blocage, nous recommandons d’utiliser des contacteurs de vérins pneumatiques qui réagissent directement au champ magnétique du piston magnétique.
Avantages:
•Commande entièrement pneumatique, aucun raccordement électrique n’est nécessaire,
•Installation facile,
•Modèle compact
propriétés
| Version raccord de signal | Filetage femelle (sortie de signal pneumatique) |
| Filetage mâle | G 1/4" |
| Filetage femelle | G 1/4" |
| Raccord de signal (filetage intérieur) | M 5 |
| Plage de température [°C] | -15 à +60 |
| Pression de service [bar] | 3 - 8 |
| Pression de réponse [bar] | 0,6 |
Informations sur PPL14
| Poids | 65 g / Pièce |
| GTIN | 4050571549985 |
| Numéro des marchandises en douane | 84818099 |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 789) (PDF)
- Documentation (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
