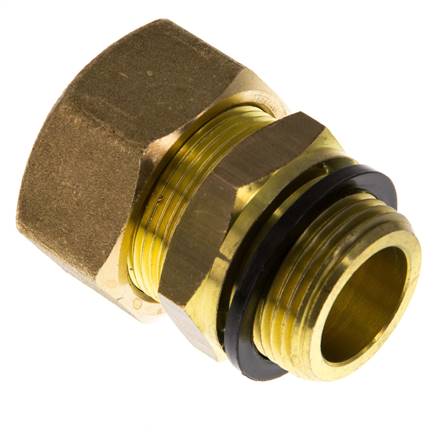

raccord fileté à compression droit G 3/4"-22 (M30x1,5) mm, en laiton
Numéro de l'article:
KGE 3422 MS
Description d’article
Plage de température:
-60°C à max. +300°C (avec joint: -20°C jusqu'à max. +80°C)
Matériaux de tubes recommandés:
Cuivre, polyamide (avec douille de renfort)
Remarque:
Les raccords à bagues de serrage en laiton ne peuvent pas être combinés avec des raccords filetés de tuyaux à bagues coupantes ISO 8434-1 (DIN 2353). Lors de l’utilisation d’un tuyau en cuivre doux, un facteur de correction de 0,65 doit être appliqué (pression x 0,65). Lors de l’utilisation d’un tuyau en polyamide, les pressions de service du tube s'appliquent.
Matériaux:
Corps: Laiton, joint: Polyamide ou NBR
-60°C à max. +300°C (avec joint: -20°C jusqu'à max. +80°C)
Matériaux de tubes recommandés:
Cuivre, polyamide (avec douille de renfort)
Remarque:
Les raccords à bagues de serrage en laiton ne peuvent pas être combinés avec des raccords filetés de tuyaux à bagues coupantes ISO 8434-1 (DIN 2353). Lors de l’utilisation d’un tuyau en cuivre doux, un facteur de correction de 0,65 doit être appliqué (pression x 0,65). Lors de l’utilisation d’un tuyau en polyamide, les pressions de service du tube s'appliquent.
Matériaux:
Corps: Laiton, joint: Polyamide ou NBR
propriétés
| Joints | PA |
| Diamètre du tube (extérieur) [mm] | 22 (M30x1,5) |
| Filetage de fixation | G 3/4" |
| Pression de service avec tuyau en cuivre dur [bar] | 54 |
| Plage de température [°C] | -20 à +80 |
Informations sur KGE3422MS
| Poids | 195 g / Pièce |
| GTIN | 4050571404888 |
| Numéro des marchandises en douane | 74122000 |
| Conforme RoHS | Oui |
Documents
- Page de catalogue Atlas 9 (page 136) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
