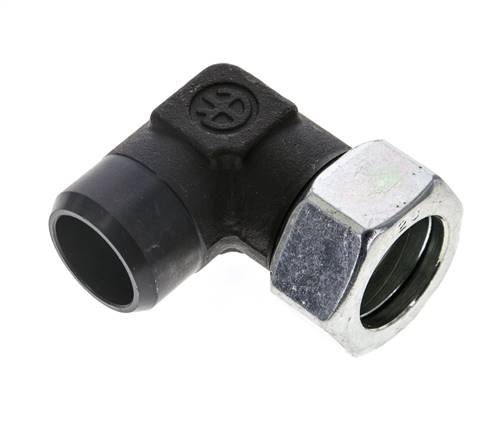

raccord fileté à souder coudé 28 L (M36x2), Acier phosphaté
Numéro de l'article:
WAS 28 L
propriétés
| Matériau | Acier phosphaté |
| Série | Série légère |
| Diamètre du tube (extérieur) | 28 L (M36x2) |
| Diamètre de la tubulure à souder (extérieur) [mm] | 32 |
| Embout à souder épaisseur du mur [mm] | 4,0 |
| Pression de service [bar] | 160 |
| Plage de température [°C] | -40 à +120 |
Informations sur WAS28L
| Poids | 360 g / Pièce |
| GTIN | 4050571737238 |
| Numéro des marchandises en douane | 73079910 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 183) (PDF)
- Documentation: Raccords à bague coupante selon ISO 8431-1 et raccords à bague de serrage NC (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
