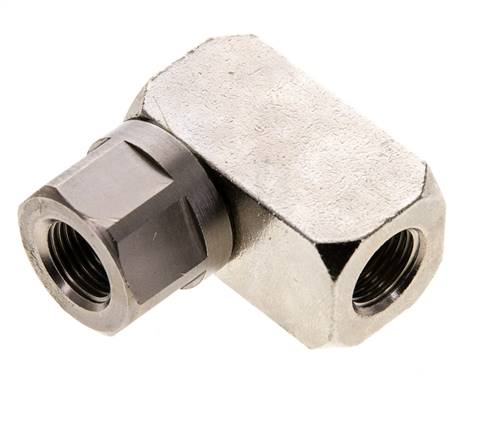

raccord tournant simple, G 1/8", Joints en FKM
Numéro de l'article:
DDF 18-1 V
Description d’article
Matériaux:
Corps : laiton nickelé, joints : PUR (G 3/4" - G 1" : NBR), ergot de guidage, vis pour brides et bagues de sécurité : acier galvanisé
Plage de température:
-10°C à +85°C
Pression de service:
0,5 - 12 bar
Fluides:
air comprimé huilé
En option:
Emploi sous vide (-1 à 0 bar) -VU, joints en FKM (-20°C jusqu’à +150°C max.) -V
Corps : laiton nickelé, joints : PUR (G 3/4" - G 1" : NBR), ergot de guidage, vis pour brides et bagues de sécurité : acier galvanisé
Plage de température:
-10°C à +85°C
Pression de service:
0,5 - 12 bar
Fluides:
air comprimé huilé
En option:
Emploi sous vide (-1 à 0 bar) -VU, joints en FKM (-20°C jusqu’à +150°C max.) -V
propriétés
| exécution | Joints en FKM |
| G (filetage femelle) | G 1/8" |
| Umax. [1/min] | 550 |
| DN [mm] | 5 |
| Débit [l/min] | 425 |
| Plage de température [°C] | -20 à +150 |
| Pression de service [bar] | 0,5 - 12 |
| A [mm] | 32 |
| B [mm] | 30 |
| E [mm] | 16 |
| F [mm] | 22,0 |
| H [mm] | 16 |
| I [mm] | 8,0 |
Informations sur DDF18-1V
| Poids | 75 g / Pièce |
| GTIN | 4050571246846 |
| Numéro des marchandises en douane | 74122000 |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 262) (PDF)
- Documentation (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
