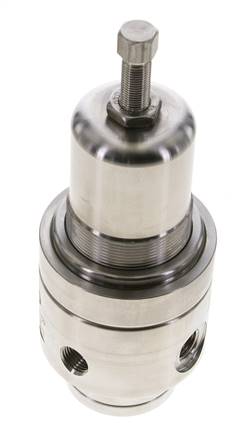

régulateur de pression, 1.4404, G 1/4", 2 à 30bar (à commande non réversible)
Numéro de l'article:
R 14-30 ES-NB **
Description d’article
Débit :
Valeur kv 1,4 m³/h, 1300 l/min* (laiton : Valeur kv 1,4 m³/h, 1000 l/min*)
Modèle :
rétro-réglable (avec ventilation secondaire), non rétro-réglable disponible en option
Matériaux:
Joints : FKM, membrane : NBR (revêtement PTFE), type laiton : Volant en ABS
Plage de température:
-20 à +80 °C
Fluides:
air comprimé huilé et sans huile, gaz non toxiques (avec option -NB: gaz et liquides, eau déminéralisée, avec option -NE: gaz agressifs (sauf pour les régulateurs de pression de piston), avec option -CO: CO2 (pour le type laiton uniquement)
Raccords pour manomètre:
G 1/4"
Filetage du tableau de commande:
M 45x1,5 (laiton : M 35x1,5)
En option:
Modèle non réversible pour les gaz et les liquides (membrane NBR, revêtement PTFE) -NB, modèle non réversible pour gaz agressifs (membrane en acier inoxydable) -NE, modèle non réversible avec joints EPDM pour CO2 (uniquement pour le type laiton) CO
Valeur kv 1,4 m³/h, 1300 l/min* (laiton : Valeur kv 1,4 m³/h, 1000 l/min*)
Modèle :
rétro-réglable (avec ventilation secondaire), non rétro-réglable disponible en option
Matériaux:
Joints : FKM, membrane : NBR (revêtement PTFE), type laiton : Volant en ABS
Plage de température:
-20 à +80 °C
Fluides:
air comprimé huilé et sans huile, gaz non toxiques (avec option -NB: gaz et liquides, eau déminéralisée, avec option -NE: gaz agressifs (sauf pour les régulateurs de pression de piston), avec option -CO: CO2 (pour le type laiton uniquement)
Raccords pour manomètre:
G 1/4"
Filetage du tableau de commande:
M 45x1,5 (laiton : M 35x1,5)
En option:
Modèle non réversible pour les gaz et les liquides (membrane NBR, revêtement PTFE) -NB, modèle non réversible pour gaz agressifs (membrane en acier inoxydable) -NE, modèle non réversible avec joints EPDM pour CO2 (uniquement pour le type laiton) CO
propriétés
| exécution | à commande non réversible |
| Matériau | 1.4404 |
| Filetage | G 1/4" |
| Plage de pression de contrôle [bar] | 2 - 30 |
| Pression d'entrée [bar] | max. 50 |
| Angle de fixation acier | WH 14 ES |
| Manomètre recommandé | MW 4063 ES |
Informations sur R14-30ES-NB
| Poids | 1,9 kg / Pièce |
| GTIN | 4050571566647 |
| Numéro des marchandises en douane | 84811019 |
Documents
- Page de catalogue Atlas 9 (page 619) (PDF)
- Documentation (PDF)
- Documentation: Aide à la décision pour la sélection d’appareils de maintenance (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*à 8bar de pression d’entrée, 6bar de pression de sortie et 1 bar de chute de pression,**régulateur de pression du piston
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
