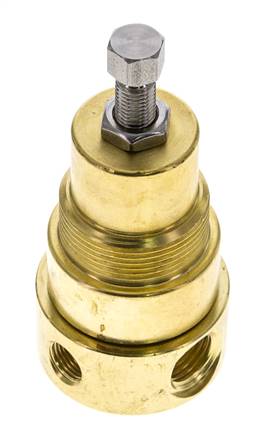

régulateur de pression, laiton, G 1/4", 1 à 15bar (à commande non réversible)
Numéro de l'article:
R 014-15 MS-NB
Description d’article
Débit :
Valeur Kv 0,35 m³/h, 330 l/min*
Modèle :
rétro-réglable (avec ventilation secondaire), non rétro-réglable disponible en option
Matériaux:
Joints : FKM, membrane : NBR (revêtement PTFE)
Plage de température:
-20°C à +80°C
Pression d'entrée:
30 bar maxi.
Fluides:
air comprimé huilé et sans huile, gaz non toxiques (avec option -NB: gaz et liquides, eau déminéralisée (avec option -CO: CO2 (pour le type laiton uniquement))
Raccords pour manomètre:
G 1/8"
Filetage du tableau de commande:
M 30x1,5
En option:
Modèle non réversible pour gaz et liquides (membrane NBR, revêtement PTFE) -NB, modèle non réversible avec joints EPDM pour CO2 (uniquement pour le type laiton) -CO
Valeur Kv 0,35 m³/h, 330 l/min*
Modèle :
rétro-réglable (avec ventilation secondaire), non rétro-réglable disponible en option
Matériaux:
Joints : FKM, membrane : NBR (revêtement PTFE)
Plage de température:
-20°C à +80°C
Pression d'entrée:
30 bar maxi.
Fluides:
air comprimé huilé et sans huile, gaz non toxiques (avec option -NB: gaz et liquides, eau déminéralisée (avec option -CO: CO2 (pour le type laiton uniquement))
Raccords pour manomètre:
G 1/8"
Filetage du tableau de commande:
M 30x1,5
En option:
Modèle non réversible pour gaz et liquides (membrane NBR, revêtement PTFE) -NB, modèle non réversible avec joints EPDM pour CO2 (uniquement pour le type laiton) -CO
propriétés
| exécution | à commande non réversible |
| Matériau | laiton |
| Filetage | G 1/4" |
| Plage de pression de contrôle [bar] | 1 - 15 |
| Angle de fixation avec écrou en 1.4436 | WH 014 ES |
| Angle de fixation en acier | WHM 30 |
| Ecrous en laiton | SM 1 |
| Membrane de rechange réversible | MEMB R014MS |
| Manomètre recommandé | MW 1640 |
Informations sur R014-15MS-NB
| Poids | 370 g / Pièce |
| GTIN | 4050571563615 |
| Numéro des marchandises en douane | 84811099 |
Documents
- Page de catalogue Atlas 9 (page 618) (PDF)
- Documentation (PDF)
- Documentation: Aide à la décision pour la sélection d’appareils de maintenance (PDF)
- Déclaration de conformité (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
*Pour une pression d'entrée de 8 bar, une pression de sortie de 6 bar et une chute de pression de 1 bar
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
