43,85 € TVA incluse
Pièce

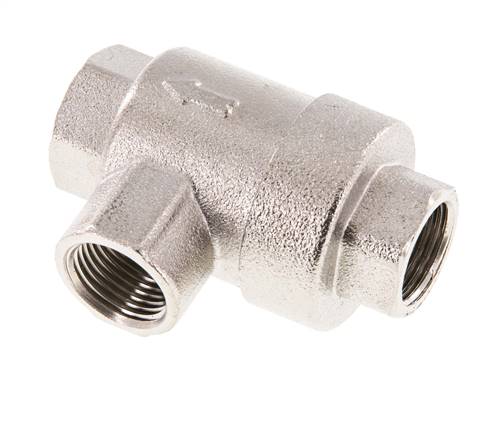

Description d’article
Matériaux:
Version de précision: Corps: aluminium anodisé, joints: NBR, version standard: Corps: laiton nickelé, joints: NBR / polyuréthane

Fluides:
air comprimé filtré, huilé et sans huile

Fonction:
Ces clapets sont utilisés pour purger très rapidement des vérins et augmenter ainsi leur vitesse. ils sont vissés pour cela directement sur le vérin avec le raccord 2. Aération : l'air qui afflue de la soupape de commande peut affluer sans entrave du raccord 1 au raccord 2. Purge d'air: quand la soupape de commande se commute sur la purge d'air, 1 se met hors pression. La soupape bascule en mode écoulement de 2 à 3 et l'air venant du vérin peut s'échapper librement vers l'extérieur.

Attention :
Utiliser uniquement pour les vérins possédant un amortissement suffisant au niveau des butées de fin de course (amortissement réglable de la butée de fin de course, amortisseur). Lors de l’utilisation d’un silencieux dans le raccord 3, celui-ci doit être dimensionné de sorte à éviter les pressions dynamiques.
propriétés
exé­cu­tion Stan­dard avec joint en FKM
Fi­le­tage 2 (consom­ma­teur) G 3/8"
Fi­le­tage 1 (air en­trant) G 3/8"
Fi­le­tage 3 (air éva­cué) G 3/8"
Ven­ti­la­tion 1 -> 2 [l/min] 1200
Désaé­ra­tion 2 -> 3 [l/min] 2250
Mem­brane de re­change SV 1438 MEMBRANE-​V
Plage de tem­pé­ra­ture [°C] -20 à +150
Pres­sion de ser­vice [bar] 1 - 10
Informations sur SV38-V
Poids 170 g / Pièce
GTIN 4050571674472
Numéro des marchandises en douane 84799070
Conforme RoHS Oui
Documents


Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
