Tuyau VORTEX avec silencieux (pour côté air froid), 8 pc. Générateurs VORTEX (jaune, vert, rouge, bl
Numéro de l'article:
VORTEX 14
Description d’article
Fonction:
Le tube VORTEX répartit l'air comprimé qui afflue entre un flux d'air chaud et un flux d'air froid. L'air chaud sort d'un côté du tube, l'air froid de l'autre côté. Une vanne de régulation permet de définir la différence de température entre l'air comprimé qui entre et l'air froid qui sort. En cas de baisse de la température de sortie, la quantité d'air froid qui sort diminue simultanément. Il est possible de générer des températures de -40°C côté air froid et jusqu'à +110°C côté air chaud. Dans le cas d'une température d'entrée d'air et d'une pression constantes, la température de sortie peut être réglée avec une tolérance de ± 0,6 K.
Matériaux:
Caisson: acier inoxydable AISI 303, générateur VORTEX: plastique
Plage de température:
-20 à +120 °C
Pression de service:
1 à 10 bar, optimal: 5 bar (air comprimé filtré, sans huile)
Exemples d'application :
•Réglage précis de la température
•Adaptation précise du tuyau VORTEX à toutes les exigences grâce aux générateurs VORTEX facilement remplaçables fournis
•Refroidissement de points de soudure, de collages à chaud ou d'adhésifs
•Refroidissement de soudages par points, pour éviter les décolorations et les déformations
•Refroidissement de chocolat liquide par exemple, dans la transformation de produits alimentaires
•Refroidissement d'outils de façonnage à froid et d'appareils à ultrasons
•Refroidissement lors d'un usinage par enlèvement de matière sans agent réfrigérant (par ex. matières plastiques)
•Refroidissement d'aiguilles dans des machines à coudre
•Refroidissement d'outils de coupe
•Essai thermique de composants électroniques
•Ajustages frettés
Avantages:
•Faibles frais d'acquisition et d'exploitation
•Sans entretien
•Aucune pièce mobile, donc pas d'usure
•Seul l'air comprimé est requis pour le fonctionnement, pas besoin d'électricité
•Aucun résidu sur le produit refroidi avec un agent ou un aérosol réfrigérant
Le tube VORTEX répartit l'air comprimé qui afflue entre un flux d'air chaud et un flux d'air froid. L'air chaud sort d'un côté du tube, l'air froid de l'autre côté. Une vanne de régulation permet de définir la différence de température entre l'air comprimé qui entre et l'air froid qui sort. En cas de baisse de la température de sortie, la quantité d'air froid qui sort diminue simultanément. Il est possible de générer des températures de -40°C côté air froid et jusqu'à +110°C côté air chaud. Dans le cas d'une température d'entrée d'air et d'une pression constantes, la température de sortie peut être réglée avec une tolérance de ± 0,6 K.
Matériaux:
Caisson: acier inoxydable AISI 303, générateur VORTEX: plastique
Plage de température:
-20 à +120 °C
Pression de service:
1 à 10 bar, optimal: 5 bar (air comprimé filtré, sans huile)
Exemples d'application :
•Réglage précis de la température
•Adaptation précise du tuyau VORTEX à toutes les exigences grâce aux générateurs VORTEX facilement remplaçables fournis
•Refroidissement de points de soudure, de collages à chaud ou d'adhésifs
•Refroidissement de soudages par points, pour éviter les décolorations et les déformations
•Refroidissement de chocolat liquide par exemple, dans la transformation de produits alimentaires
•Refroidissement d'outils de façonnage à froid et d'appareils à ultrasons
•Refroidissement lors d'un usinage par enlèvement de matière sans agent réfrigérant (par ex. matières plastiques)
•Refroidissement d'aiguilles dans des machines à coudre
•Refroidissement d'outils de coupe
•Essai thermique de composants électroniques
•Ajustages frettés
Avantages:
•Faibles frais d'acquisition et d'exploitation
•Sans entretien
•Aucune pièce mobile, donc pas d'usure
•Seul l'air comprimé est requis pour le fonctionnement, pas besoin d'électricité
•Aucun résidu sur le produit refroidi avec un agent ou un aérosol réfrigérant
propriétés

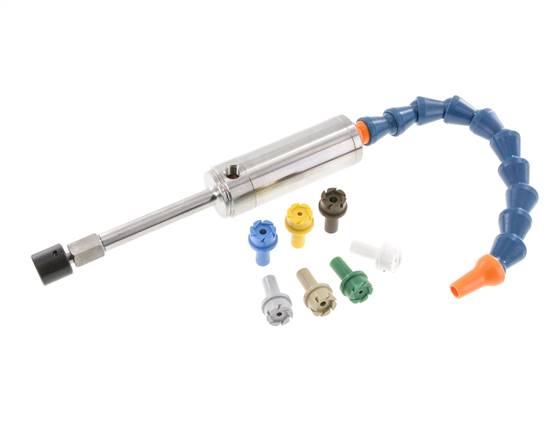

| Étendue de la livraison | Tuyau VORTEX avec silencieux (pour côté air froid), 8 pc. Générateurs VORTEX (jaune, vert, rouge, blanc, bleu, gris, beige, marron), flexible articulé pour air froid |
| Entrée d'air | Rp 1/4" |
| Sortie d'air froid | G 1/2" (filetage femelle) |
| Longueur [mm] | 285 |
| Diamètre du tube [mm] | 45 |
Informations sur VORTEX14
| Poids | 900 g / Pièce |
| GTIN | 4050571722975 |
| Numéro des marchandises en douane | 84798997 |
Documents
- Page de catalogue Atlas 9 (page 941) (PDF)
- Documentation: Tubes à courants de Foucault VORTEX (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
