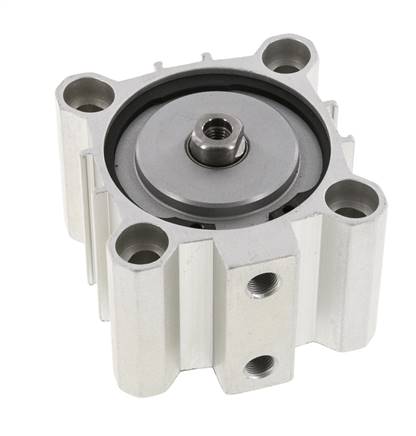

vérin à course réduite, à action simple, piston 63, course 20 mm
Numéro de l'article:
NE 63/20
Description d’article
Matériaux:
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Type de commutateur de vérin:
G
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Type de commutateur de vérin:
G
propriétés
| Diamètre de piston [mm] | 63 |
| Course [mm] | 20 |
| exécution | sans piston magnétique |
| C1 (filetage de tige de piston) | M 8 |
| P (raccordement d’air comprimé) | G 1/8" |
| A [mm] | 86,0 |
| B [mm] | 80 |
| D [mm] | 16 |
| F [mm] | 9,0 |
| G [mm] | 14,0 |
| H [mm] | 46,0 |
| I [mm] | 62 |
| J [mm] | 11,0 |
| K [mm] | 62,0 |
| L [mm] | 37,0 |
| N [mm] | 60,0 |
| Q [mm] | 8,8 |
| S [mm] | 80,0 |
| T [mm] | 14 |
| V [mm] | 13 |
| W [mm] | 7,0 |
| X [mm] | 50 |
| Y [mm] | 22 |
| Z [mm] | 30 |
| AA [mm] | 15,0 |
| AB [mm] | 12 |
Informations sur NE63/20
| Poids | 600 g / Pièce |
| GTIN | 4050571525552 |
| Numéro des marchandises en douane | 84799070 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 862_864) (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
