  3. Short-stroke cylinders ND/ NE (Ø 12-100)
  4. Double acting short stroke cylinder, single acting, NE
  5. NE 80/10

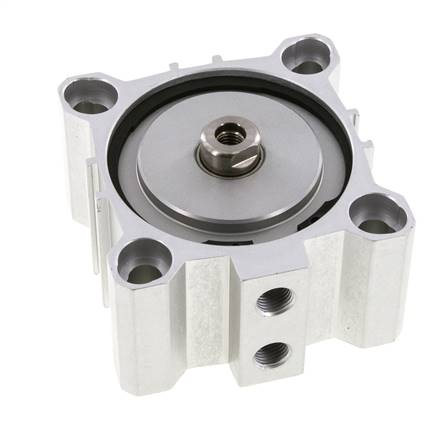

vérin à course réduite, à action simple, piston 80, course 10 mm

Numéro de l'article:

NE 80/10

Tous les articles de ce groupe
215,12 € TVA incluse
Pièce
Description d’article
Matériaux:
 Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR

Plage de température:
 -20 à +80 °C

Pression de service:
 max. 10 bar

Type de commutateur de vérin:
 G
propriétés
Dia­mètre de pis­ton [mm] 80
Course [mm] 10
exé­cu­tion sans pis­ton ma­gné­tique
C1 (fi­le­tage de tige de pis­ton) M 10
P (rac­cor­de­ment d’air com­pri­mé) G 1/4"
A [mm] 105,0
B [mm] 100
D [mm] 20
F [mm] 9,0
G [mm] 14,0
H [mm] 55,0
I [mm] 82
J [mm] 14,0
K [mm] 82,0
L [mm] 46,0
N [mm] 77,0
Q [mm] 9,0
S [mm] 100,0
T [mm] 15
V [mm] 17
W [mm] 8,0
X [mm] 65
Y [mm] 28
Z [mm] 50
AA [mm] 18,0
AB [mm] 14
Informations sur NE80/10
Poids 1 kg / Pièce
GTIN 4050571525606
Numéro des marchandises en douane 84799070
Conforme RoHS Oui
Documents


Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
