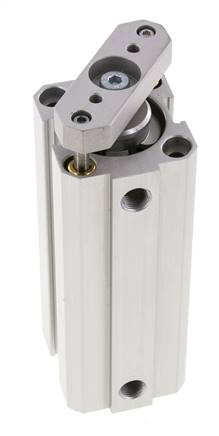

vérin à course réduite, anti-torsion, 32, course 80 mm
Numéro de l'article:
NDM 32/80 A
Description d’article
Matériaux:
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
G
Plaque de tête et de pied: Aluminium anodisé / laiton, tube de cylindre: aluminium anodisé, Tige de piston: 1.4305, Joint: NBR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
G
propriétés
| Diamètre de piston [mm] | 32 |
| Course [mm] | 80 |
| P (raccordement d’air comprimé) | G 1/8" |
| A [mm] | 51,0 |
| B [mm] | 46 |
| C2 | M 5 |
| D [mm] | 12 |
| E [mm] | 24,5 |
| F [mm] | 5,8 |
| G [mm] | 9,0 |
| H [mm] | 27,0 |
| I [mm] | 32 |
| J [mm] | 11,5 |
| K [mm] | 36 |
| L [mm] | 39,5 |
| N [mm] | 34,0 |
| Q [mm] | 5,7 |
| S [mm] | 48,0 |
| T [mm] | 12 |
| U [mm] | 5,0 |
| V [mm] | 10 |
| W [mm] | 6,0 |
| X [mm] | 28 |
| Y [mm] | 17 |
| Z [mm] | 20 |
| AA [mm] | 11,0 |
| AB [mm] | 10 |
Informations sur NDM32/80A
| Poids | 600 g / Pièce |
| GTIN | 4050571524449 |
| Numéro des marchandises en douane | 84799070 |
| Conforme RoHS | Oui |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 863_864) (PDF)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
