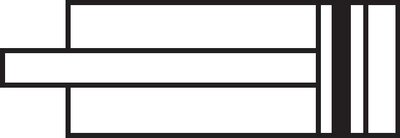

vérin compact, à double action, piston 16, course 10 mm
Numéro de l'article:
SQN 16/10 SZ
Description d’article
Matériaux:
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR
Plage de température:
-10 à +60 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR
Plage de température:
-10 à +60 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D
Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)
propriétés
| Diamètre de piston [mm] | 16 |
| Course [mm] | 10 |
| H (filetage de tige de piston) | M 4 |
| G (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | SQN 16 REP |

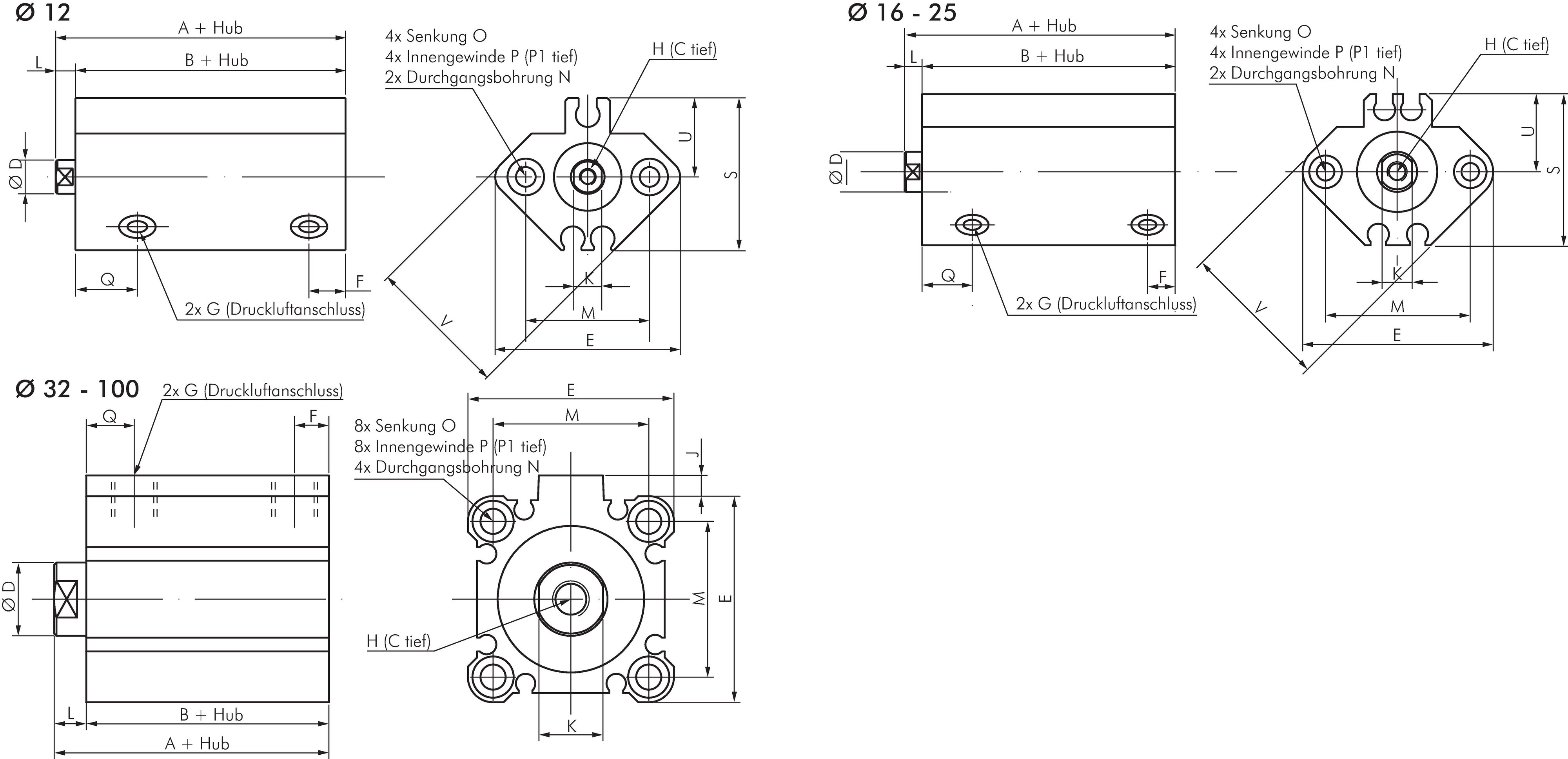

| A [mm] | 34,0 |
| B [mm] | 30,5 |
| C [mm] | 8 |
| D [mm] | 8 |
| E [mm] | 38 |
| F [mm] | 5,5 |
| K [mm] | 6 |
| L [mm] | 3,5 |
| M [mm] | 28 |
| N [mm] | 3,4 |
| O [mm] | 6 (prof. 3,5) |
| P | M 4 |
| P1 [mm] | 11,0 |
| Q [mm] | 10,0 |
| S [mm] | 29,5 |
| U [mm] | 15 |
| V [mm] | 29 |
Informations sur SQN16/10SZ
| Poids | 90 g / Pièce |
| GTIN | 4050571638559 |
| Numéro des marchandises en douane | 84123100 |
| Conforme RoHS | Oui |
| Fabricant | EMC |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 860_861) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
