vérin compact, à double action, piston 16, course 5 mm

Name: vérin compact, à double action, piston 16, course 5 mm sur EMC
Brand: EMC
SKU: SQN 16/5 SZ
Price: 29.76 EUR
Availability: InStock

Numéro de l'article:

SQN 16/5 SZ

Tous les articles de ce groupe

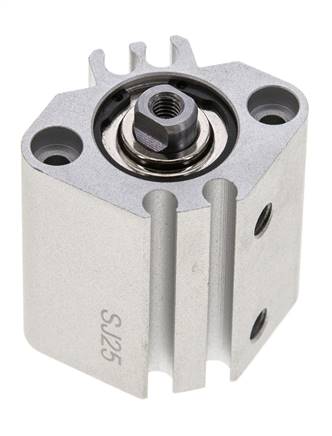

360-degree view: SQN 16/5 SZ - Compact cylinders, double acting, piston 16 mm, stroke 5 mm

29,76 € TVA incluse

Quantité

Pièce

Livraison possible dès maintenant

Description d’article

Matériaux:
Corps: aluminium anodisé, tige de piston: acier chromé dur, joint : NBR

Plage de température:
-10 à +60 °C

Pression de service:
max. 10 bar

Modèle :
avec piston magnétique

Type de commutateur de vérin:
D

Avantages:
•prix particulièrement attractif,
•interrupteur de cylindre montable sur plusieurs côtés,
•dimensions de montage principales identiques à la série SMC CQ2A (CQ2)

propriétés

Diamètre de piston [mm]	16
Course [mm]	5
H (filetage de tige de piston)	M 4
G (raccordement d’air comprimé)	M 5
Jeux de réparation	SQN 16 REP
A [mm]	34,0
B [mm]	30,5
C [mm]	8
D [mm]	8
E [mm]	38
F [mm]	5,5
K [mm]	6
L [mm]	3,5
M [mm]	28
N [mm]	3,4
O [mm]	6 (prof. 3,5)
P	M 4
P1 [mm]	11,0
Q [mm]	10,0
S [mm]	29,5
U [mm]	15
V [mm]	29

Informations sur SQN16/5SZ

Poids	80 g / Pièce
GTIN	4050571638603
Numéro des marchandises en douane	84123100
Conforme RoHS	Oui
Fabricant	EMC

Vidéos YouTube:

How does a pneumatic cylinder function?

Regulate travel speed on pneumatic cylinder

Measuring a cylinder - How to determine the correct size!

Documents

Page de catalogue Atlas 9 (page 860_861) (PDF)
Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
Fiche technique (Aperçu avant impression)
Fiche technique (anglais) (Aperçu avant impression)

Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
