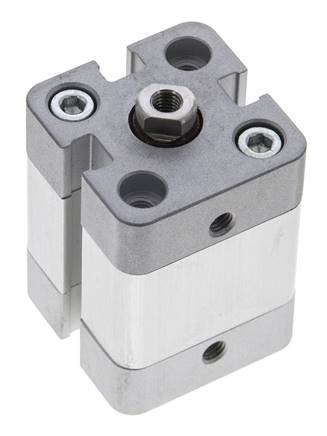

vérin compact, à double action, piston 20, course 10 mm
Numéro de l'article:
NXD 20/10
Description d’article
Matériaux:
Tête et pied: aluminium anodisé, tuyau cylindrique: aluminium anodisé, tige de piston: 1.4305, joint: PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -AG
Tête et pied: aluminium anodisé, tuyau cylindrique: aluminium anodisé, tige de piston: 1.4305, joint: PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -AG
propriétés
| Diamètre de piston [mm] | 20 |
| Course [mm] | 10 |
| exécution | Standard |
| G1 (filetage intérieur de tige de piston) | M 5 |
| M (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | NXD 20 REP |
| A [mm] | 36 |
| B [mm] | 10 |
| C [mm] | 6 |
| D [mm] | 4,2 |
| E | M 5 |
| F [mm] | 7,5 |
| J [mm] | 38,0 |
| N [mm] | 8,0 |
| O [mm] | 12,25 |
| P [mm] | 22 |
| Q [mm] | 10 |
| T [mm] | 8 |
| U [mm] | 4,5 |
| Z [mm] | 4,5 |
Informations sur NXD20/10
| Poids | 140 g / Pièce |
| GTIN | 4050571527532 |
| Numéro des marchandises en douane | 84123100 |
| Conforme RoHS | Oui |
| Fabricant | Airtec (WEEE DE94696834 ) |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 854_855) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
