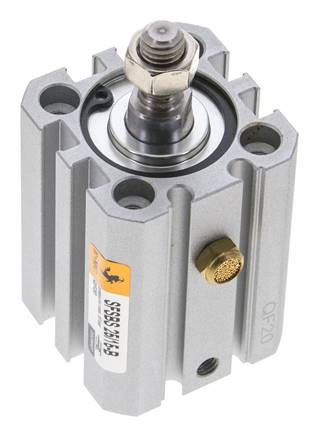

vérin ISO 21287, à action simple, piston 25mm, course 15mm
Numéro de l'article:
SFSBS 25/15-B
Description d’article
Matériaux:
Haut et bas : Aluminium, tube du cylindre : aluminium anodisé, tige de piston : Acier inoxydable (Ø 32 - 63) : acier chromé dur, joint : NBR / PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -B
Haut et bas : Aluminium, tube du cylindre : aluminium anodisé, tige de piston : Acier inoxydable (Ø 32 - 63) : acier chromé dur, joint : NBR / PUR
Plage de température:
-20 à +80 °C
Pression de service:
max. 10 bar
Modèle :
avec piston magnétique
Type de commutateur de vérin:
D, A
En option:
Tige de piston avec filetage mâle -B
propriétés
| Diamètre de piston [mm] | 25 |
| Course [mm] | 15 |
| exécution | Tige de piston avec filetage mâle |
| KK (filetage extérieur de tige de piston) | M 8 |
| G (raccordement d’air comprimé) | M 5 |
| Jeux de réparation | SFS 25 REP |
| A [mm] | 16 |
| AD [mm] | 12 |
| AF [mm] | 10 |
| BG [mm] | 15 |
| CH [mm] | 10 |
| E [mm] | 40,0 |
| E1 [mm] | 0 |
| LA [mm] | 5 |
| PL1 [mm] | 17,5 |
| PL2 [mm] | 5,5 |
| RT | M 5 |
| S [mm] | 0 |
| TG [mm] | 26,0 |
| WH [mm] | 6 |
| ZA [mm] | 39 |
| ZB [mm] | 45 |
Informations sur SFSBS25/15-B
| Poids | 220 g / Pièce |
| GTIN | 4050571929466 |
| Numéro des marchandises en douane | 84123100 |
| Conforme RoHS | Oui |
| Fabricant | EMC |
Vidéos YouTube:
Documents
- Page de catalogue Atlas 9 (page 846_847) (PDF)
- Fichier 3D-CAD (modèle de volume) (Uniquement pour les clients inscrits) (STP)
- Fiche technique (Aperçu avant impression)
- Fiche technique (anglais) (Aperçu avant impression)
Toutes les données sont fournies à titre de valeurs indicatives ! Nous n'assumons aucune responsabilité pour les sélections de données non confirmées par écrit. Les valeurs de pression correspondent, sauf indication contraire, à des fluides du groupe II à +20°C.
