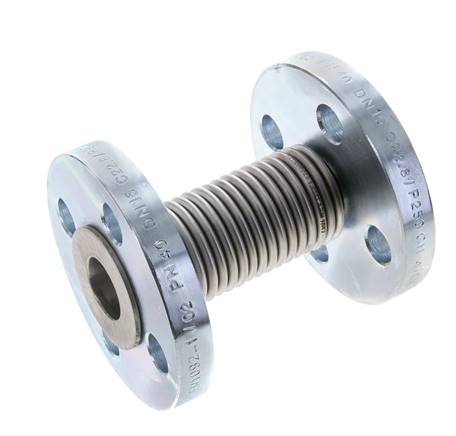

Compensatore, DN15-PN16 (EN), acciaio inox
Codice articolo:
KOMFL 15 ES *
Descrizione dell’articolo
Modello:
Compensatore assiale, soffietto con estremità zigrinate e flange girevoli, soffietto a parete singola
Capacità di compensazione:
assiale (compressione / allungamento), su richiesta come PN 2,5 anche laterale (spostamento laterale)
Materiali:
Soffietto: 1.4541, flangia: RSt 37.2 zincata galvanicamente
Range di temperatura:
max. +550 °C
Valori di riferimento per lo sfruttamento della pressione sotto carico termico:
fino a +20°C: 100%, +50°C: 90%, +150°C: 76%, +250°C: 69%, +350°C: 64%, +550°C: 59%
Attenzione:
Per l'installazione dei compensatori osservare assolutamente le informazioni nelle istruzioni di montaggio!
Opzione:
Flangia e soffietto in 1.4404 -FES
Compensatore assiale, soffietto con estremità zigrinate e flange girevoli, soffietto a parete singola
Capacità di compensazione:
assiale (compressione / allungamento), su richiesta come PN 2,5 anche laterale (spostamento laterale)
Materiali:
Soffietto: 1.4541, flangia: RSt 37.2 zincata galvanicamente
Range di temperatura:
max. +550 °C
Valori di riferimento per lo sfruttamento della pressione sotto carico termico:
fino a +20°C: 100%, +50°C: 90%, +150°C: 76%, +250°C: 69%, +350°C: 64%, +550°C: 59%
Attenzione:
Per l'installazione dei compensatori osservare assolutamente le informazioni nelle istruzioni di montaggio!
Opzione:
Flangia e soffietto in 1.4404 -FES
Proprietà
| Raccordo flangia | DN15-PN16 (EN) |
| Esecuzione | Standard |
| DN [mm] | 15 |
| Pressione di esercizio [bar] | -1 fino a 16 |
| Compressione assiale [mm] | 8,5 |
| Stiramento assiale [mm] | 8,5 |
| Spostamento laterale [mm] | 0 |
| Deviazione angolare [°] | 0 |
| L [mm] | 108 |
| D [mm] | 95 |
| Numero di fori | 4 |
Maggiori informazioni su KOMFL15ES
| Peso | 1,5 kg / Pz. |
| GTIN | 4050571444440 |
| Codice doganale della merce | 83071000 |
| Conforme a RoHS | Si |
Documenti
- Pagina del catalogo Atlas 9 (pagina 451) (PDF)
- Documentazione: Compensatori inox (PDF)
- Documentazione: Parere su DGRL (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*viene fornito con tubo guida
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
