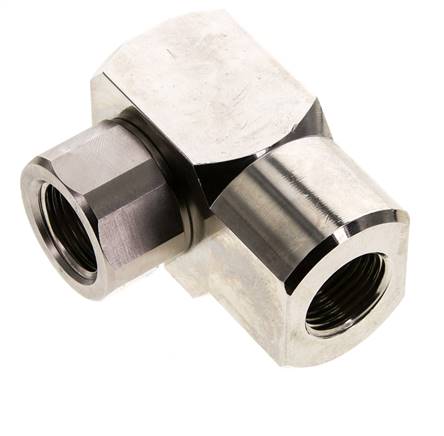

Giunto rotante 1 via, G 1/2", Utilizzo per il vuoto
Codice articolo:
DDF 12-1 VU
Descrizione dell’articolo
Materiali:
Corpo: Ottone nichelato, guarnizioni: PUR (G 3/4" - G 1": NBR), perno guida, vite flangiata e anello di sicurezza: Acciaio zincato
Range di temperatura:
da -10°C a +85°C
Pressione di esercizio:
0,5 - 12 bar
Materiali:
Aria compressa lubrificata
Opzione:
Utilizzo per il vuoto (-1 fino a 0 bar) -VU, guarnizioni in FKM (-20°C fino a max. +150°C) -V
Corpo: Ottone nichelato, guarnizioni: PUR (G 3/4" - G 1": NBR), perno guida, vite flangiata e anello di sicurezza: Acciaio zincato
Range di temperatura:
da -10°C a +85°C
Pressione di esercizio:
0,5 - 12 bar
Materiali:
Aria compressa lubrificata
Opzione:
Utilizzo per il vuoto (-1 fino a 0 bar) -VU, guarnizioni in FKM (-20°C fino a max. +150°C) -V
Proprietà
| Esecuzione | Utilizzo per il vuoto |
| G (filettatura interna) | G 1/2" |
| G1 (filettatura interna) | G 3/8" |
| Giri max. [1/min] | 200 |
| DN [mm] | 11 |
| Portata [l/min] | 3200 |
| Range di temperatura [°C] | -10 fino a +85 |
| Pressione di esercizio [bar] | -1 fino a 0 |
| A [mm] | 55 |
| B [mm] | 65 |
| E [mm] | 30 |
| F [mm] | 35,0 |
| H [mm] | 40 |
| I [mm] | 20,0 |
Maggiori informazioni su DDF12-1VU
| Peso | 550 g / Pz. |
| GTIN | 4050571246730 |
| Codice doganale della merce | 74122000 |
Documenti
- Pagina del catalogo Atlas 9 (pagina 262) (PDF)
- Documentazione (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
