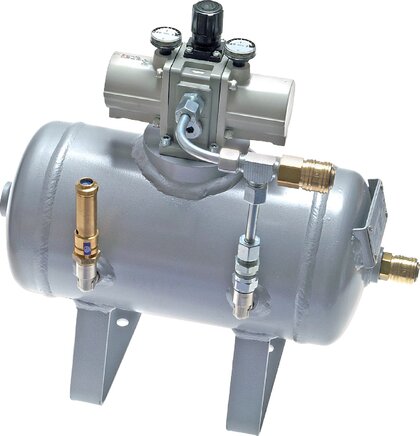

Moltiplicatore di pressione (4 : 1) fino a 60 l/min con contenitore 5 l
Codice articolo:
DUE 60 B5
Descrizione dell’articolo
Completamente canalizzato con serbatoio di aria compressa e manometri
Applicazione:

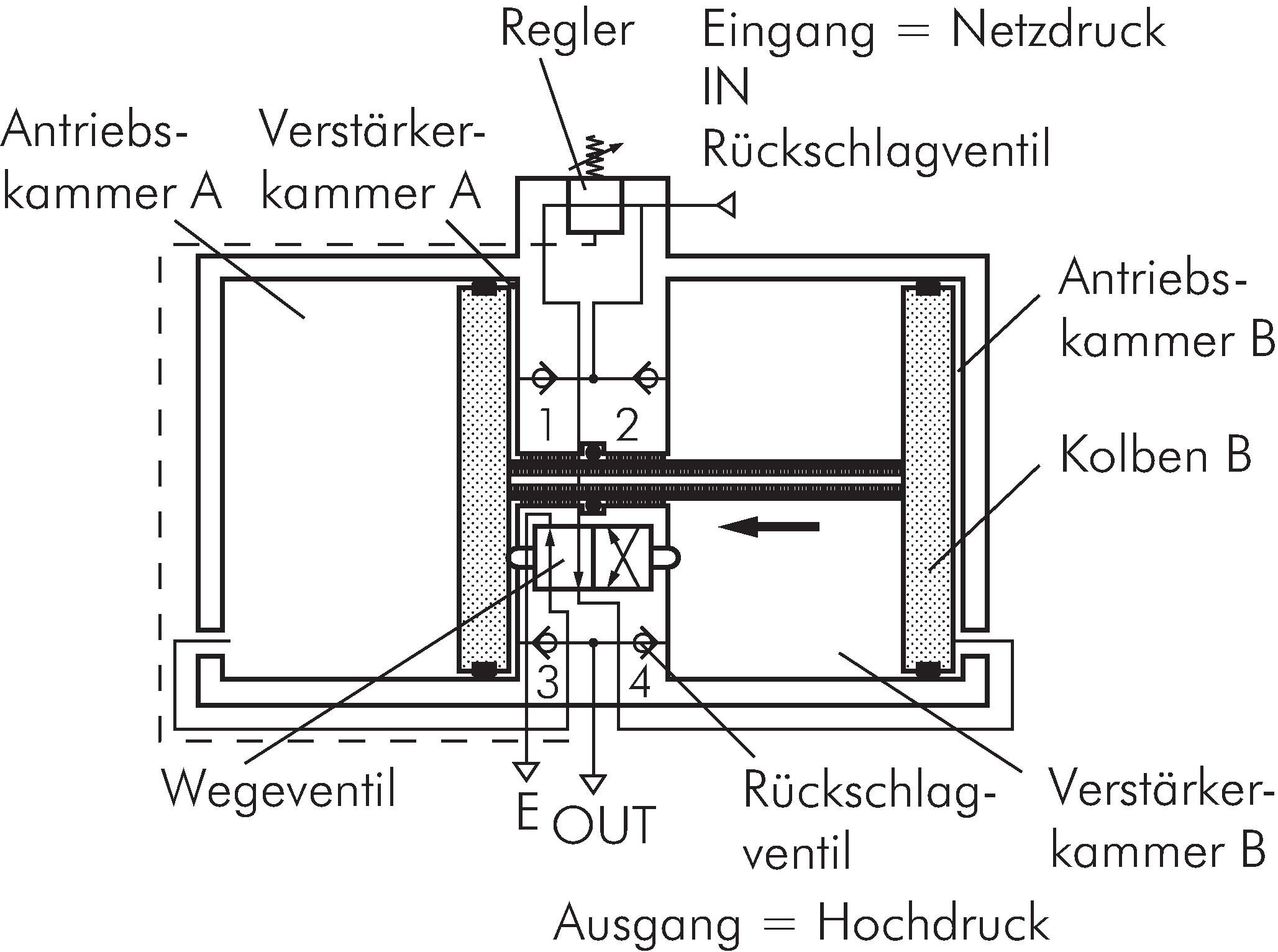

Il moltiplicatore di pressione aumenta la pressione di ingresso al valore impostato sulla valvola di regolazione collegata. La pressione di uscita può raggiungere massimo 4 o 2 volte la pressione di ingresso, ma non può essere superiore alla pressione di uscita massima. Se una singola utenza (cilindro di bloccaggio, ecc.) deve essere azionata a una pressione maggiore rispetto alla pressione di rete standard, il moltiplicatore di pressione può aumentare di conseguenza la pressione di alimentazione per questa utenza. Un regolatore di pressione integrato garantisce una pressione di esercizio costante (con scarse pulsazioni).
Vantaggi:
Elevato risparmio energetico e nessuna richiesta di energia elettrica direttamente all’utenza. Per un’altra utenza non è necessario precaricare di più l'intera rete di aria compressa.
Materiali:
aria compressa filtrata e non lubrificata
Posizione di installazione:
orizzontale
Range di temperatura:
+5 fino a +50 °C
Applicazione:
Il moltiplicatore di pressione aumenta la pressione di ingresso al valore impostato sulla valvola di regolazione collegata. La pressione di uscita può raggiungere massimo 4 o 2 volte la pressione di ingresso, ma non può essere superiore alla pressione di uscita massima. Se una singola utenza (cilindro di bloccaggio, ecc.) deve essere azionata a una pressione maggiore rispetto alla pressione di rete standard, il moltiplicatore di pressione può aumentare di conseguenza la pressione di alimentazione per questa utenza. Un regolatore di pressione integrato garantisce una pressione di esercizio costante (con scarse pulsazioni).
Vantaggi:
Elevato risparmio energetico e nessuna richiesta di energia elettrica direttamente all’utenza. Per un’altra utenza non è necessario precaricare di più l'intera rete di aria compressa.
Materiali:
aria compressa filtrata e non lubrificata
Posizione di installazione:
orizzontale
Range di temperatura:
+5 fino a +50 °C
Proprietà
| Rapporto di trasmissione max. | 4 : 1 |
| Pressione in uscita [bar] | 2 - 20 |
| Potenza di portata* [l/min] | 60 |
| Contenuto contenitore [LTR] | 5 |
| Raccordo a pressione | 2x giunti di sicurezza rapidi NW 7,2 |
| Kit di pezzi soggetti ad usura | DUE 60 A REP |
Nota
Questo articolo non può essere spedito tramite corriere.
Maggiori informazioni su DUE60B5
| Peso | 10 kg / Pz. |
| GTIN | 4050571276911 |
| Codice doganale della merce | 84148028 |
Video su YouTube:
Documenti
- Pagina del catalogo Atlas 9 (pagina 643) (PDF)
- Documentazione (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*Misurato a 5 bar di pressione in ingresso e in uscita. Si osservi: Maggiore è l'aumento di pressione impostato sul regolatore da P1 al secondario P2, minore è il flusso volumetrico disponibile, ad esempio il DUE 230 A raggiunge ad una pressione di ingresso di 5 bar - la pressione di uscita desiderata di 8 bar - una quantità di mandata secondaria di 100 l. Siamo lieti di fornirvi le caratteristiche di flusso, qualora necessario.
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
