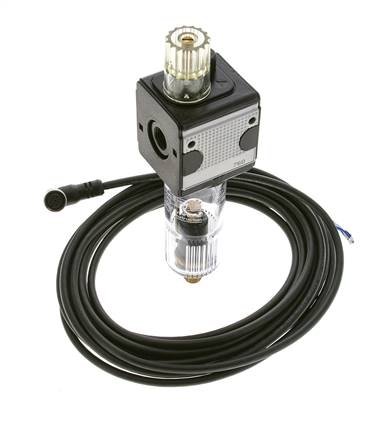

MULTIFIX Micro nebulizzatore con controllo del livello, G 1/4", Multifix 1, Serbatoio in plastica
Codice articolo:
M OL 14 N
Descrizione dell’articolo
Materiali:
Corpo: Zinco pressofuso Z410 (serie 4 e 5: Alluminio), guarnizioni: NBR, contenitore di riserva: Policarbonato:
Range di temperatura:
-10 fino a +60 °C
Materiali:
Aria compressa, gas neutri
Vantaggi:
Semplice assemblaggio di singoli componenti utilizzando pacchetti di accoppiamento all'interno di una serie e dimensioni della filettatura.
Pressione d’ingresso:
max. 16 bar (con contenitore metallico max. 20 bar*)
Dosaggio olio a 1000 l/min:
ca. 10 - 20 gocce/min
Limite di risposta oliatore (a 6 bar)
Serie 1: 26 l/min, serie 2: 60 l/min
ATEX:
Mezzi operativi senza una propria potenziale sorgente di innesco in base alla Direttiva 2014/34/UE
Opzione:
Esecuzione con cesto di protezione -S, esecuzione con contenitore metallico* e tubo trasparente -M
Vantaggi:
nebbiolina d'olio particolarmente fine
Corpo: Zinco pressofuso Z410 (serie 4 e 5: Alluminio), guarnizioni: NBR, contenitore di riserva: Policarbonato:
Range di temperatura:
-10 fino a +60 °C
Materiali:
Aria compressa, gas neutri
Vantaggi:
Semplice assemblaggio di singoli componenti utilizzando pacchetti di accoppiamento all'interno di una serie e dimensioni della filettatura.
Pressione d’ingresso:
max. 16 bar (con contenitore metallico max. 20 bar*)
Dosaggio olio a 1000 l/min:
ca. 10 - 20 gocce/min
Limite di risposta oliatore (a 6 bar)
Serie 1: 26 l/min, serie 2: 60 l/min
ATEX:
Mezzi operativi senza una propria potenziale sorgente di innesco in base alla Direttiva 2014/34/UE
Opzione:
Esecuzione con cesto di protezione -S, esecuzione con contenitore metallico* e tubo trasparente -M
Vantaggi:
nebbiolina d'olio particolarmente fine
Proprietà
| Esecuzione | Micro nebulizzatore con controllo del livello |
| Serie | Multifix 1 |
| Filettatura | G 1/4" |
| Modello di contenitore | Contenitore di plastica |
| Portata [l/min] | 26 - 1500 |
| Riserva olio [cm³] | 50 |
| Angolari di fissaggio | W 1 |
| Pacchetto di accoppiamento | KP 1 |
| Pressione d’ingresso [bar] | 0 - 16 |

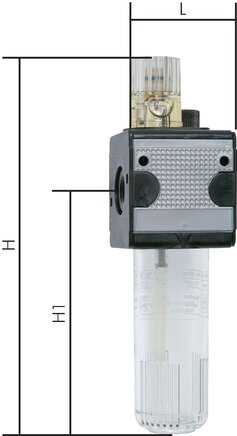

| H [mm] | 167 |
| H1 [mm] | 109 |
| L [mm] | 48 |
Maggiori informazioni su MOL14N
| Peso | 600 g / Pz. |
| GTIN | 4050571495855 |
| Codice doganale della merce | 84248970 |
| Conforme a RoHS | Si |
Documenti
- Pagina del catalogo Atlas 9 (pagina 588) (PDF)
- Documentazione (PDF)
- Documentazione: Aiuto decisionale per la scelta delle unità di manutenzione (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*Attacco salvagoccia nella combinazione metallo/vetro
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
