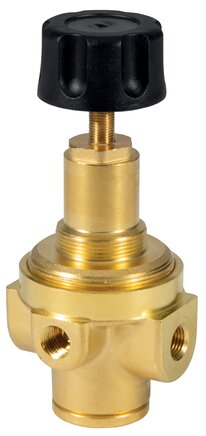

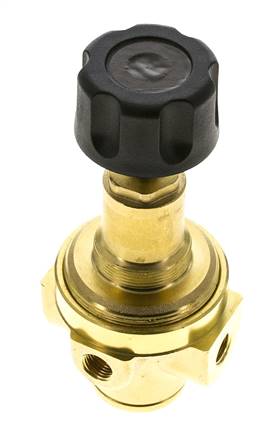

Regolatore di pressione, Ottone, G 1/4", 0,2 fino a 3bar (Standard)
Codice articolo:
R 14-3 MS
Descrizione dell’articolo
Portata:
Valore Kv 1,4 m³/h, 1300 l/min* (ottone: Valore Kv 1,4 m³/h, 1000 l/min*)
Modello:
scaricabile (con ventilazione secondaria), opzionalmente non scaricabile
Materiali:
Guarnizioni: FKM, membrana: NBR (rivestita in PTFE), tipo ottone: Volantino in ABS
Range di temperatura:
-20 fino a +80 °C
Materiali:
Aria compressa lubrificata e non lubrificata, gas atossici (con opzione -NB: gas e liquidi, acqua demineralizzata, con opzione -NE: gas aggressivi (non per regolatori di pressione a pistone), con opzione -CO: CO2 (solo per tipo ottone)
Raccordo manometro:
G 1/4"
Filettatura pannello di comando:
M 45x1,5 (ottone: M 35x1,5)
Opzione:
Esecuzione non scaricabile per gas e liquidi (membrana NBR, rivestita in PTFE) -NB, versione non scaricabile per gas aggressivi (membrana in acciaio inox) -NE, versione non scaricabile con guarnizioni in EPDM per CO2 (solo per tipo in ottone) -CO
Valore Kv 1,4 m³/h, 1300 l/min* (ottone: Valore Kv 1,4 m³/h, 1000 l/min*)
Modello:
scaricabile (con ventilazione secondaria), opzionalmente non scaricabile
Materiali:
Guarnizioni: FKM, membrana: NBR (rivestita in PTFE), tipo ottone: Volantino in ABS
Range di temperatura:
-20 fino a +80 °C
Materiali:
Aria compressa lubrificata e non lubrificata, gas atossici (con opzione -NB: gas e liquidi, acqua demineralizzata, con opzione -NE: gas aggressivi (non per regolatori di pressione a pistone), con opzione -CO: CO2 (solo per tipo ottone)
Raccordo manometro:
G 1/4"
Filettatura pannello di comando:
M 45x1,5 (ottone: M 35x1,5)
Opzione:
Esecuzione non scaricabile per gas e liquidi (membrana NBR, rivestita in PTFE) -NB, versione non scaricabile per gas aggressivi (membrana in acciaio inox) -NE, versione non scaricabile con guarnizioni in EPDM per CO2 (solo per tipo in ottone) -CO
Proprietà
| Esecuzione | Standard |
| Materiale | Ottone |
| Filettatura | G 1/4" |
| Range di regolazione della pressione [bar] | 0,2 - 3 |
| Pressione d’ingresso [bar] | max. 30 |
| Angolare di fissaggio di acciaio inossidabile | WH 14 MS |
| Membrana di ricambio reversibile, NBR/PTFE | MEMB R14MS |
| Membrana di ricambio non reversibile, NBR/PTFE | MEMB R14MS-NB |
| Manometro consigliato | MW 463 |
Maggiori informazioni su R14-3MS
| Peso | 1,3 kg / Pz. |
| GTIN | 4050571566753 |
| Codice doganale della merce | 84811099 |
Documenti
- Pagina del catalogo Atlas 9 (pagina 619) (PDF)
- Documentazione (PDF)
- Documentazione: Aiuto decisionale per la scelta delle unità di manutenzione (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*Con pressione di ingresso di 8 bar, pressione di uscita di 6 bar e calo di pressione di 1 bar, **Regolatore di pressione del pistone
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
