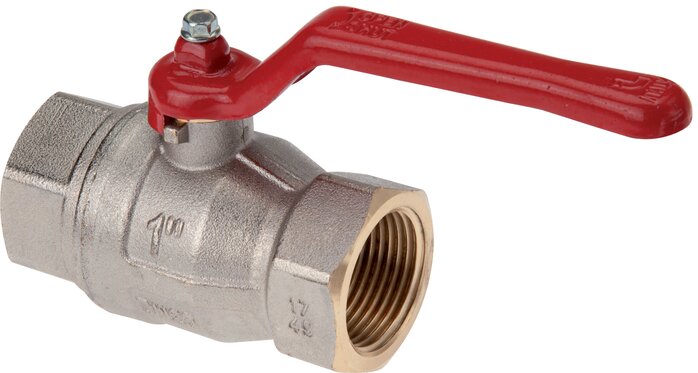

Rubinetto a sfera in ottone, G 3", -0,9 fino a 16 bar, passaggio completo
Codice articolo:
KH 30 *
Descrizione dell’articolo
Materiali:
Corpo: ottone nichelato, sfera: Ottone con cromatura dura, guarnizioni: PTFE / NBR
Range di temperatura:
-20 fino a +150 °C
Materiali:
Acqua (no vapore), fluidi neutri, gassosi e non aggressivi, liquidi, oli minerali, aria compressa, vuoto (max. -0,9 bar)
Vantaggi:
Lunghezza totale secondo DIN 3202-M3, acquistando impugnature combinate opzionali è possibile realizzare molte varianti di impugnature diverse: -impugnatura standard nei colori rosso, giallo, blu e nero, -impugnatura a leva nei colori rosso, giallo, blu, nero e verde, -impugnatura in acciaio piatto nei colori rosso, giallo e verde (opzionale: chiudibile**), -impugnatura lunga rossa
Corpo: ottone nichelato, sfera: Ottone con cromatura dura, guarnizioni: PTFE / NBR
Range di temperatura:
-20 fino a +150 °C
Materiali:
Acqua (no vapore), fluidi neutri, gassosi e non aggressivi, liquidi, oli minerali, aria compressa, vuoto (max. -0,9 bar)
Vantaggi:
Lunghezza totale secondo DIN 3202-M3, acquistando impugnature combinate opzionali è possibile realizzare molte varianti di impugnature diverse: -impugnatura standard nei colori rosso, giallo, blu e nero, -impugnatura a leva nei colori rosso, giallo, blu, nero e verde, -impugnatura in acciaio piatto nei colori rosso, giallo e verde (opzionale: chiudibile**), -impugnatura lunga rossa

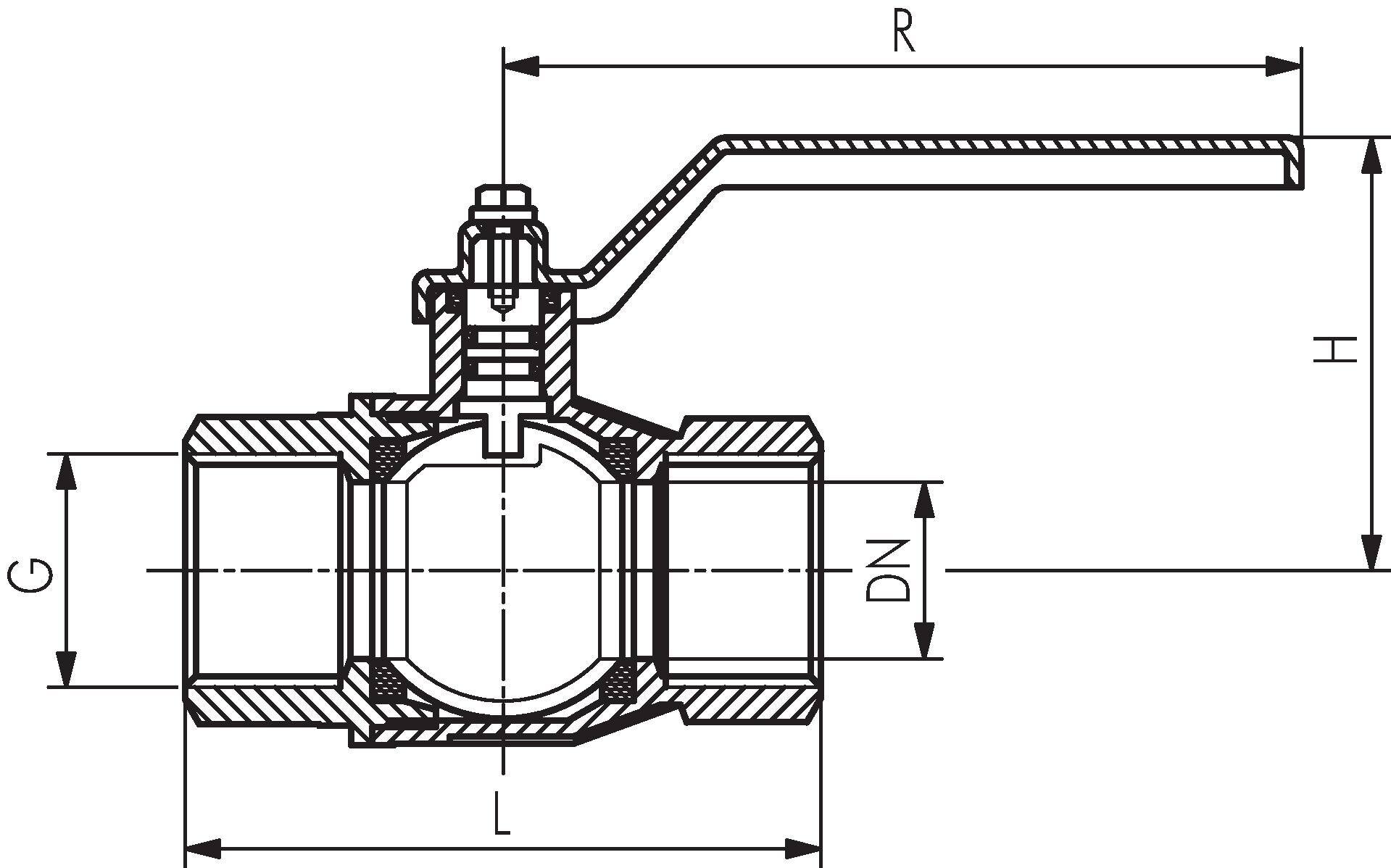

Proprietà
| Esecuzione | Standard |
| Filettatura G | G 3" |
| DN [mm] | 80 |
| L [mm] | 168 |
| PN [bar] | -0,9 fino a 16 |
| H [mm] | 136 |
| R [mm] | 250 |
| Maniglia di ricambio standard | KOMBI 7 S ROT |
| Maniglia lang | KOMBI 7 L ROT |
Maggiori informazioni su KH30
| Peso | 7 kg / Pz. |
| GTIN | 4050571419127 |
| Codice doganale della merce | 84818081 |
| Conforme a RoHS | Si |
Documenti
- Pagina del catalogo Atlas 9 (pagina 492) (PDF)
- Documentazione (PDF)
- Documentazione: Parere su DGRL (PDF)
- File CAD 3D (modello di superficie) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*nessuna lunghezza DIN, **non per impugnatura combinata misura 3
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
