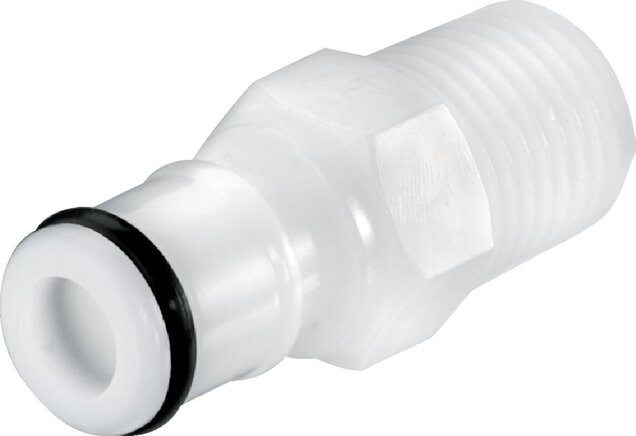

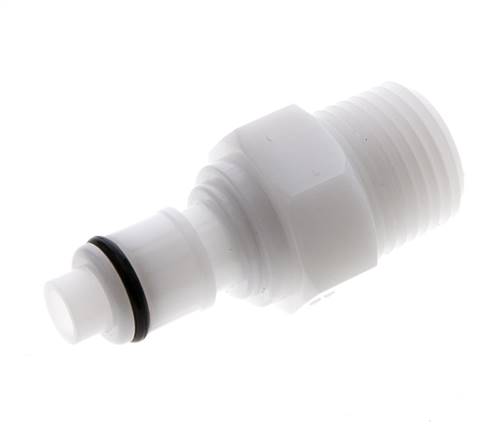

Spina di accoppiamento (AP) con filettatura esterna, POM
Codice articolo:
KSG 38 AP POM BA-NPT
Descrizione dell’articolo
Diametro spina:
11 mm (larghezza scanalatura di supporto ca. 3,4 mm)
Portata aria (acqua)*:
700 - 1500 l/min (10 - 17 l/min)
Funzione:
Il collegamento avviene inserendo la spina nel manicotto fino a sentire un "clic". Premendo il pulsante di sblocco in plastica ergonomico (nel caso di raccordi con collegamento del tubo protetto contro lo sblocco involontario) si sblocca nuovamente il connettore. Le spine e le prese di accoppiamento con e senza valvola di arresto e materiali diversi possono essere combinate secondo necessità. La valvola di arresto impedisce la fuoriuscita del fluido quando è scollegata.
Tipo POM:
Materiali:
Corpo, valvole e tasto di sblocco POM (materia prima conforme a FDA), molle per valvola: Acciaio inox AISI 316, guarnizioni: NBR, molla esterna sotto tasto a pressione: AISI 302, dado passaparete: Ottone nichelato
Range di temperatura:
-40°C fino a max. +80°C
Pressione di esercizio:
-0,8 fino a 8,3 bar
Materiali:
Aria compressa, acqua, alcoli, glicole, oli minerali, benzina, ossigeno**, anidride carbonica, sostanze chimiche delicate
Sterilizzabile con:
Formalina, alcool isopropilico, alcool etilico
Campo d’impiego:
Per applicazioni generali. Buona resistenza agli oli minerali.
Tipo polipropilene:
Materiali:
Corpo, valvole e tasto di sblocco Polipropilene (materia prima conforme a FDA), molle valvole: Acciaio inox AISI 316, guarnizioni: EPDM, molla sotto tasto a pressione: AISI 302, dado passaparete: Ottone nichelato, guarnizione della paratia: EPDM
Range di temperatura:
da 0°C fino a max. +70°C
Pressione di esercizio:
-0,8 fino a 7,2 bar (>+27°C considerare le riduzioni di pressione: +40°C: max. 5,4 bar, +50°C: max. 4,3 bar, +60°C: max. 3,4 bar, +70°C: max. 2,0 bar)
Materiali:
Aria compressa, acqua, molti acidi e sostanze alcaline, alcol, glicole, MEK, ossigeno**, ozono, anidride carbonica, molte sostanze chimiche
Sterilizzabile con:
Formalina, alcool isopropilico, alcool etilico, ossido di etilene, radiazioni gamma
Campo d’impiego:
Adatto a molti prodotti chimici. Nessuna resistenza agli oli minerali.
Compatibile con****:
CPC-Colder APC, CPC-Colder EFC12, LinkTech Serie 50AC, LinkTech serie 50PP
11 mm (larghezza scanalatura di supporto ca. 3,4 mm)
Portata aria (acqua)*:
700 - 1500 l/min (10 - 17 l/min)
Funzione:
Il collegamento avviene inserendo la spina nel manicotto fino a sentire un "clic". Premendo il pulsante di sblocco in plastica ergonomico (nel caso di raccordi con collegamento del tubo protetto contro lo sblocco involontario) si sblocca nuovamente il connettore. Le spine e le prese di accoppiamento con e senza valvola di arresto e materiali diversi possono essere combinate secondo necessità. La valvola di arresto impedisce la fuoriuscita del fluido quando è scollegata.
Tipo POM:
Materiali:
Corpo, valvole e tasto di sblocco POM (materia prima conforme a FDA), molle per valvola: Acciaio inox AISI 316, guarnizioni: NBR, molla esterna sotto tasto a pressione: AISI 302, dado passaparete: Ottone nichelato
Range di temperatura:
-40°C fino a max. +80°C
Pressione di esercizio:
-0,8 fino a 8,3 bar
Materiali:
Aria compressa, acqua, alcoli, glicole, oli minerali, benzina, ossigeno**, anidride carbonica, sostanze chimiche delicate
Sterilizzabile con:
Formalina, alcool isopropilico, alcool etilico
Campo d’impiego:
Per applicazioni generali. Buona resistenza agli oli minerali.
Tipo polipropilene:
Materiali:
Corpo, valvole e tasto di sblocco Polipropilene (materia prima conforme a FDA), molle valvole: Acciaio inox AISI 316, guarnizioni: EPDM, molla sotto tasto a pressione: AISI 302, dado passaparete: Ottone nichelato, guarnizione della paratia: EPDM
Range di temperatura:
da 0°C fino a max. +70°C
Pressione di esercizio:
-0,8 fino a 7,2 bar (>+27°C considerare le riduzioni di pressione: +40°C: max. 5,4 bar, +50°C: max. 4,3 bar, +60°C: max. 3,4 bar, +70°C: max. 2,0 bar)
Materiali:
Aria compressa, acqua, molti acidi e sostanze alcaline, alcol, glicole, MEK, ossigeno**, ozono, anidride carbonica, molte sostanze chimiche
Sterilizzabile con:
Formalina, alcool isopropilico, alcool etilico, ossido di etilene, radiazioni gamma
Campo d’impiego:
Adatto a molti prodotti chimici. Nessuna resistenza agli oli minerali.
Compatibile con****:
CPC-Colder APC, CPC-Colder EFC12, LinkTech Serie 50AC, LinkTech serie 50PP
Proprietà
| Materiale | POM |
| Esecuzione | Con valvola di arresto |
| Filettatura esterna | NPT 3/8" |
| Range di temperatura [°C] | -40 fino a +80 |
| Pressione di esercizio [bar] | -0,8 fino a 8,3 |
Maggiori informazioni su KSG38APPOMBA-NPT
| Peso | 8,8 g / Pz. |
| GTIN | 4050571449247 |
| Codice doganale della merce | 84812090 |
| Produttore | LinkTech |
Documenti
- Pagina del catalogo Atlas 9 (pagina 317) (PDF)
- File 3D-CAD (modello solido) (Solo per clienti registrati) (STP)
- Scheda tecnica (Anteprima di stampa)
- Scheda tecnica (Italiano) (Anteprima di stampa)
*con un calo di pressione di 1 bar (a seconda della configurazione della combinazione di accoppiamento: con/senza valvola, dimensione del raccordo, ... la portata rientra nell'intervallo specificato), **pulire assolutamente con ossigeno prima dell'uso.
****Nomi e denominazioni sono in parte marchi registrati dei rispettivi produttori.
Tutti i dati sono da intendersi come valori indicativi! Non ci assumiamo alcuna responsabilità per i dati non confermati per iscritto. Se non diversamente indicato, i dati sulla pressione si riferiscono ai liquidi del gruppo II a +20°C.
