Normovaný konektor pro magnetické cívky (s ochranným obvodem a indikátorem LED)
Item group
Standard connector for magnetic coils (with protection circuit & LED display)

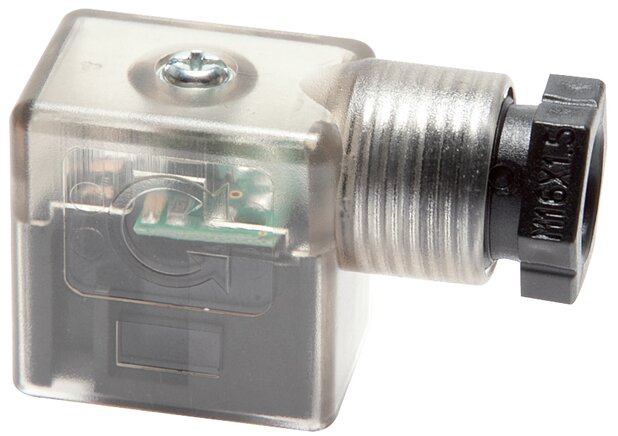

Príklady vyobrazení: Standardní zástrcka pro cívku magnetu, velikost zástrcky 1

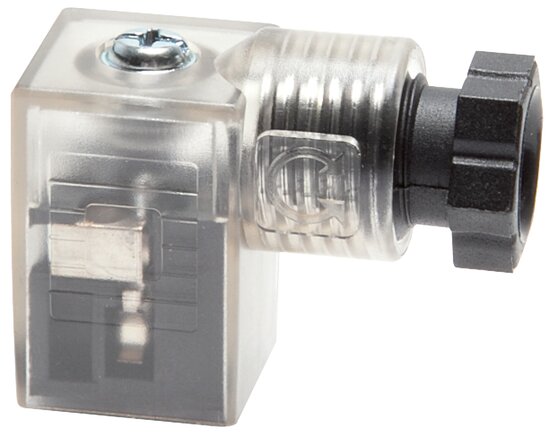

Príklady vyobrazení: Standardní zástrcka pro cívku magnetu, velikost zástrcky 0

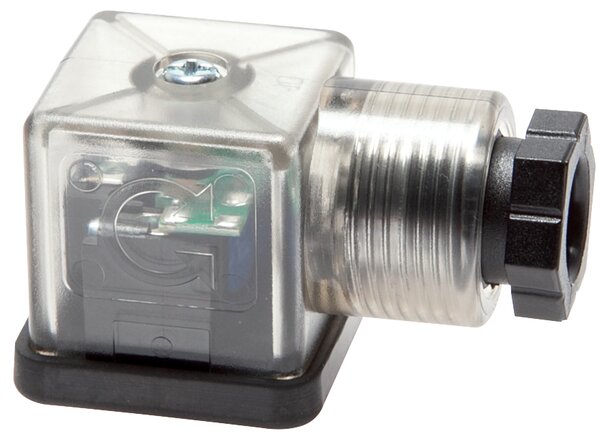

Príklady vyobrazení: Standardní zástrcka pro cívku magnetu, velikost zástrcky 3

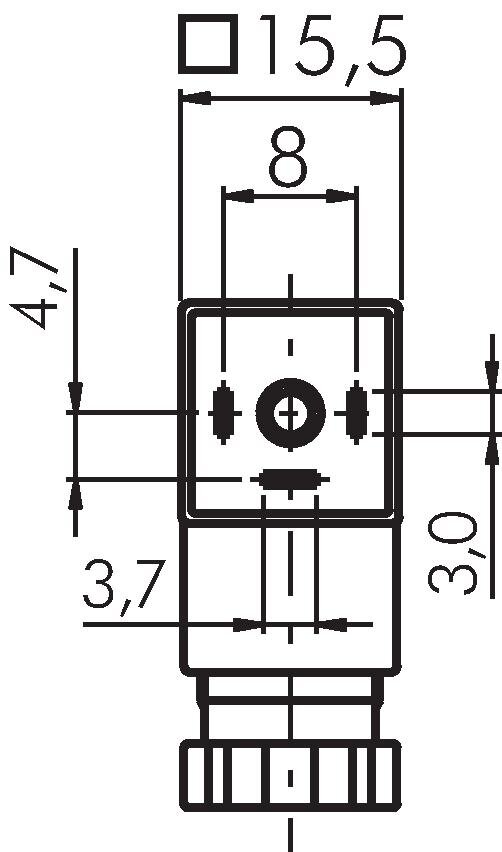

Kresba: Standardní zástrcka pro cívku magnetu, velikost zástrcky 0 (prumyslová norma C)

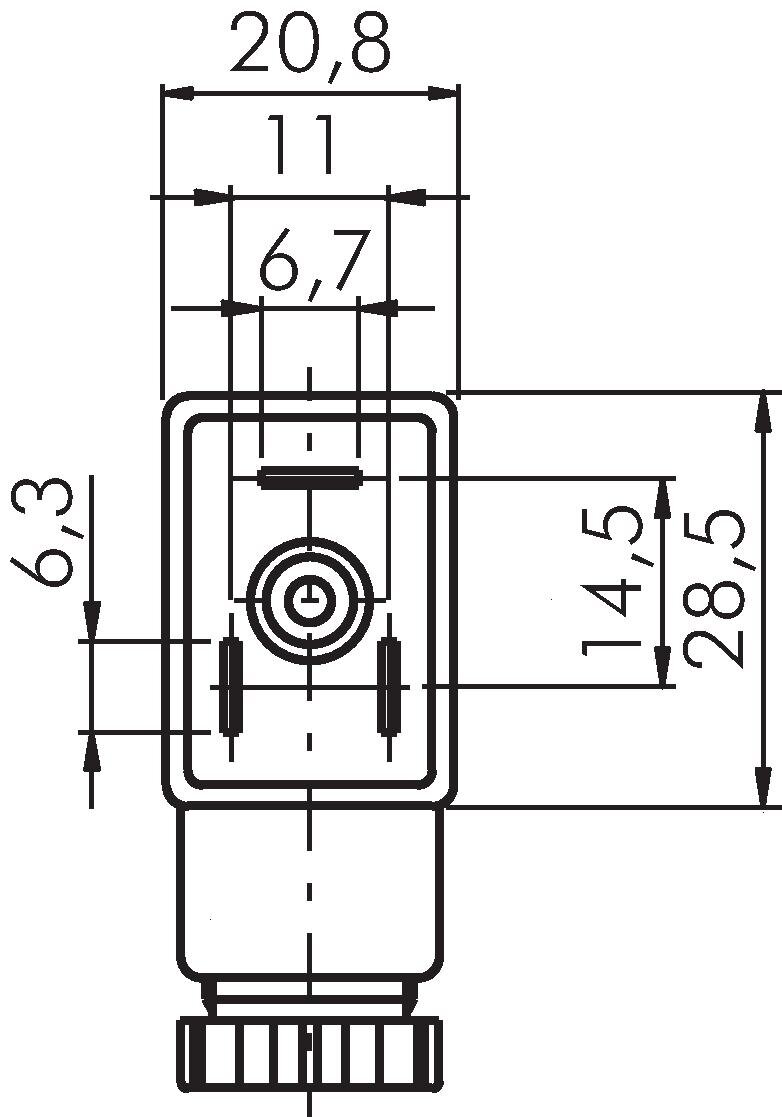

Kresba: Standardní zástrcka pro cívku magnetu, velikost zástrcky 1 (prumyslová norma B)

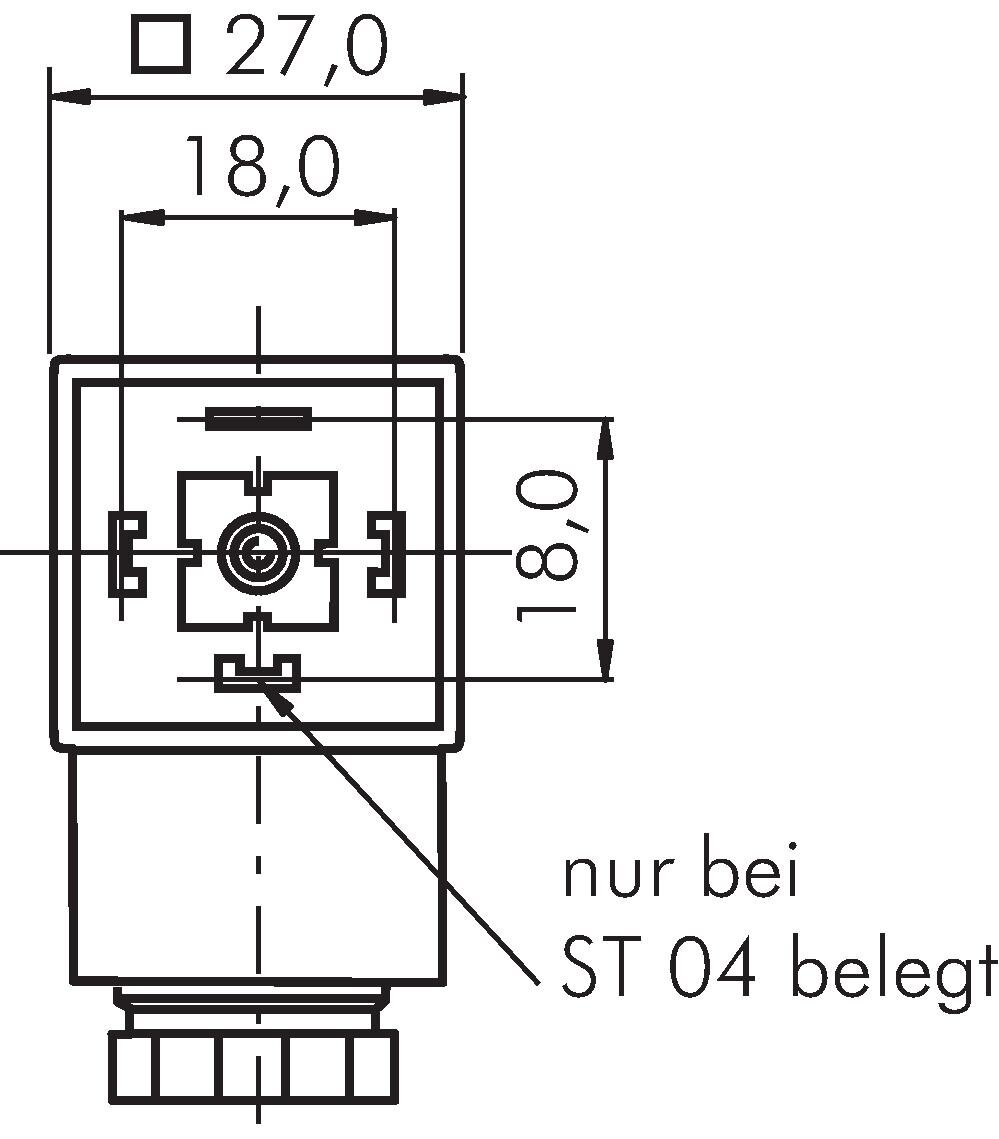

Kresba: Standardní zástrcka pro cívku magnetu, velikost zástrcky 3 (DIN/EN-A)
Kresba: Standardní zástrcka pro cívku magnetu, velikost zástrcky 0C (DIN/EN-C)

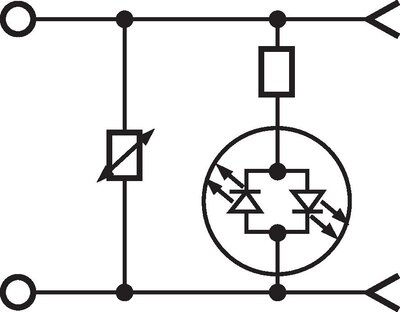

Schematický symbol
Príklady vyobrazení: Standardní zástrcka pro cívku magnetu, velikost zástrcky 1
Description:
Push in connector acc. to DIN 43650 / EN 175301-803 / industrial standard with LED display and protection circuit. The colour of the LED is yellow for 24V AC/DC types, red for 230V AC sort.
Temperature range:
-30 to +90 °C
Voltage:
24 V AC/DC / 230 V AC, max. 6 A (plug size 3: max. 10 A)
Voltage tolerance:
24 V AC/DC: ± 25%, 230 V AC: +8% / -25%
Protection class:
IP 65
Scope of delivery:
Plug including screw and flat seal (plug size 3: Profile seal)
Suitable:
These plugs are preferably used for the connection of solenoid valves. The plugs are standardised according to DIN 43650 / EN 175301-803 or the complying industrial standard. Most valve manufacturers use plugs according to industrial standards for plug sizes 0 and 1.
All data are to be understood as non-binding reference values! We do not assume liability for any data selection not confirmed in writing. Unless otherwise specified, pressure values refer to liquids from Group II at +20°C.
