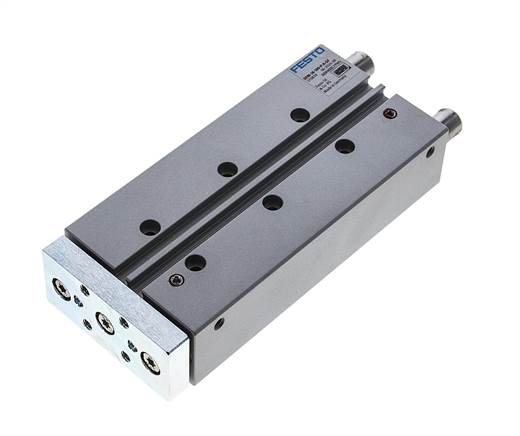

DFM-16-100-P-A-GF (170839) guided drive
Číslo výrobku:
OT-FESTO004465
vlastnosti
| Centre of mass distance of payload to Joch plate [mm] | 50 |
| Stroke [mm] | 100 |
| Piston diameter | 16 mm |
| Operating mode actuator unit | Joch |
| Dampening | P: Elastic silencer rings / plates double-sided |
| installation position | arbitrary |
| Guide | sliding guide |
| Construction set up | Guide |
| Position detection | For proximity switch |
| Operating pressure [bar] | 2 to 10 |
| Max. speed [m/s] | 0,8 |
| Principle of operation | double acting |
| Operating medium | Compressed air to ISO 8573-1:2010 [7:4:4] |
| Information about operating and control medium | Oiled operation possible (required in further operations) |
| Corrosion resistant class KBK | 1 - low corrosion stress |
| ambient temperature [°C] | -20 to 80 |
| Impact energy at the end positions [J] | 0,150 |
| Max. permitted moment load Mx depending on stroke [Nm] | 1,140 |
| Max. usable load depending on the stroke at a defined distance xs [N] | 49,00 |
| Theoretical force at 6 bar, Return flow [N] | 90 |
| Theoretical force at 6 bar, flow [N] | 121 |
| Moving mass [g] | 471,0 |
| Alternative connections | See product drawing |
| Pneumatic connection | M5 |
| Material information | RoHs compliant |
| Cover material | Aluminium wrought alloy |
| Seals material | NBR |
| Housing material | Aluminium wrought alloy |
| Piston rod material | High-alloyed stainless steels |
Další informace k OT-FESTO004465
| hmotnost | 1,1 kg / ks |
| GTIN | 4052568139643 |
| Celní číslo zboží | 84123100 |
| výrobce | Festo |
Dokumenty
- datový list skupiny: DFM (ceský) (PDF)
- Dokumentace (ceský) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
