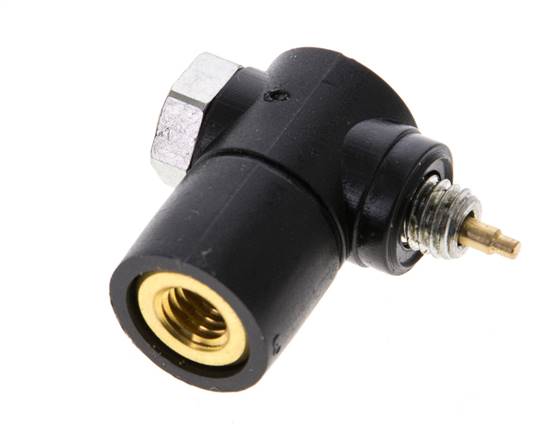

HANDNOTBETÄTIGUNG M5 FÜR STOP VENTILE 1/8"-1/2"
Číslo výrobku:
STOP HN 1812
Popis artiklu
Materiály:
Teleso: Eloxovaný hliník a pozinkovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +70 °C
Provozní tlak:
1 az 10 bar
Média:
olejovaný a neolejovaný, filtrovaný stlacený vzduch, neutrální a zdravotne nezávadné plyny
Funkce:
Funkci zpetného nárazu lze použít k docasnému zastavení pohonu. Pokud je na ovládací prípojce rídicí signál, je možný prutok mezi kroužkem a vnejším závitem v obou smerech. Pokud není k dispozici žádný rídicí signál, zablokuje ventil prutok z vnejšího závitu do kroužku (odvzdušnení pohonu), takže se na krátkou dobu zastaví. Prutok od kroužku k vnejšímu závitu (smerem k pohonu) není ovlivnen rídicím signálem.
Teleso: Eloxovaný hliník a pozinkovaná ocel, tesnení: NBR
Teplotní rozsah:
-10 az +70 °C
Provozní tlak:
1 az 10 bar
Média:
olejovaný a neolejovaný, filtrovaný stlacený vzduch, neutrální a zdravotne nezávadné plyny
Funkce:
Funkci zpetného nárazu lze použít k docasnému zastavení pohonu. Pokud je na ovládací prípojce rídicí signál, je možný prutok mezi kroužkem a vnejším závitem v obou smerech. Pokud není k dispozici žádný rídicí signál, zablokuje ventil prutok z vnejšího závitu do kroužku (odvzdušnení pohonu), takže se na krátkou dobu zastaví. Prutok od kroužku k vnejšímu závitu (smerem k pohonu) není ovlivnen rídicím signálem.
vlastnosti
| provedení | Ruční nouzové ovládání pro dodatečnou montáž |
| závit ovládání | M 5 |
Další informace k STOPHN1812
| hmotnost | 7 g / ks |
| GTIN | 4050571648107 |
| Celní číslo zboží | 84812090 |
Dokumenty
- Strana katalogu Atlas 9 (strana 788) (PDF)
- Dokumentace (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
