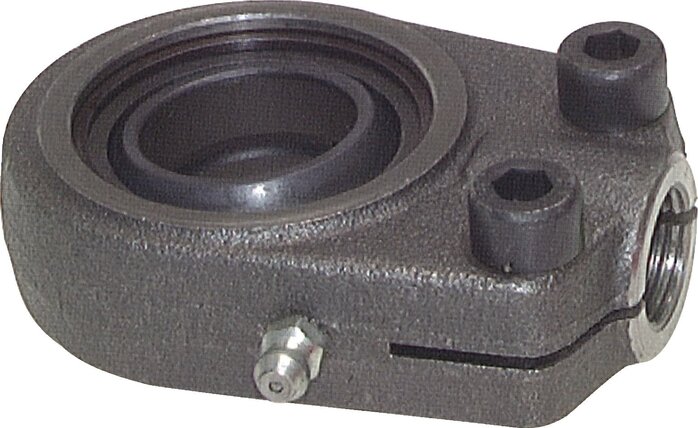

hlavice kloubu pro hydraulický válec, M 35x1,5
Číslo výrobku:
SGS 80 HD
Popis artiklu
Použití:
Domazávací hlavice kloubu
Materiály:
Teleso: C45, ocel / ocel posuvné párování
Domazávací hlavice kloubu
Materiály:
Teleso: C45, ocel / ocel posuvné párování
vlastnosti
| nosnost (statická) | 250 |
| nosnost (dynamická) | 100 |
| pro průměr válce | 80 |
| d | 40 |
| d1 | 94 |
| d2 | 76 |
| d3 | 49 |
| d4 | 45,0 |
| G | M 35x1,5 |
| i | 85 |
| L | 135 |
| Lf | 36 |
| S | 28 |
| S1 | 35 |
| úhel klopení | 7 |
Další informace k SGS80HD
| hmotnost | 2,1 kg / ks |
| GTIN | 4050571625351 |
| Celní číslo zboží | 84833038 |
Dokumenty
- Strana katalogu Atlas 9 (strana 921) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
