Popis artiklu
Aplikace:
Deflektorové hlídace prutoku se používají všude tam, kde se vyžaduje jednoduché, cenove príznivé a presto spolehlivé monitorování proudení. V závislosti na rychlosti proudení príp. prutocném množství se nárazová desticka vychýlí a pohybuje pomocí vahadla permanentním magnetem do reakcní zóny jazýckového kontaktu, který se nachází mimo prutocné médium.
Materiály:
Teleso: Mosaz nebo 1.4301, nárazový kotouc: 1.4301, kontaktní jednotka: Polyamid, tesnení: NBR (typ 1.4301: FKM)
Teplotní rozsah:
-20°C až +70°C (typ 1.4301: -10°C až +110°C)
Montážní poloha:
Nárazový kotouc nastojato
Smer proudení:
pouze jedním smerem
Elektrické pripojení:
1,5 m kabel (2 vodice)
Stupen krytí:
IP 65
Typ spínace:
Otvírac nebo zavírac
Spínací výkon:
230 V AC, 40 VA, max. 2 A / 230 V DC, 40 W, max. 2 A
Média:
Voda. kapaliny s obsahem vody, oleje, chladicí kapaliny
Rozsah spínání (stoupající prutok) v závislosti na prumeru potrubí (pro vodu):
DN 50: 68 - 90 l/min, DN 80: 183 - 250 l/min, DN 100: 320 - 400 l/min, DN 150: 700 - 917 l/min
Rozsah spínání (klesající prutok) v závislosti na prumeru potrubí (pro vodu):
DN 50: 61 - 83 l/min, DN 80: 170 - 233 l/min, DN 100: 300 - 383 l/min, DN 150: 667 - 900 l/min
Deflektorové hlídace prutoku se používají všude tam, kde se vyžaduje jednoduché, cenove príznivé a presto spolehlivé monitorování proudení. V závislosti na rychlosti proudení príp. prutocném množství se nárazová desticka vychýlí a pohybuje pomocí vahadla permanentním magnetem do reakcní zóny jazýckového kontaktu, který se nachází mimo prutocné médium.
Materiály:
Teleso: Mosaz nebo 1.4301, nárazový kotouc: 1.4301, kontaktní jednotka: Polyamid, tesnení: NBR (typ 1.4301: FKM)
Teplotní rozsah:
-20°C až +70°C (typ 1.4301: -10°C až +110°C)
Montážní poloha:
Nárazový kotouc nastojato
Smer proudení:
pouze jedním smerem
Elektrické pripojení:
1,5 m kabel (2 vodice)
Stupen krytí:
IP 65
Typ spínace:
Otvírac nebo zavírac
Spínací výkon:
230 V AC, 40 VA, max. 2 A / 230 V DC, 40 W, max. 2 A
Média:
Voda. kapaliny s obsahem vody, oleje, chladicí kapaliny
Rozsah spínání (stoupající prutok) v závislosti na prumeru potrubí (pro vodu):
DN 50: 68 - 90 l/min, DN 80: 183 - 250 l/min, DN 100: 320 - 400 l/min, DN 150: 700 - 917 l/min
Rozsah spínání (klesající prutok) v závislosti na prumeru potrubí (pro vodu):
DN 50: 61 - 83 l/min, DN 80: 170 - 233 l/min, DN 100: 300 - 383 l/min, DN 150: 667 - 900 l/min
vlastnosti

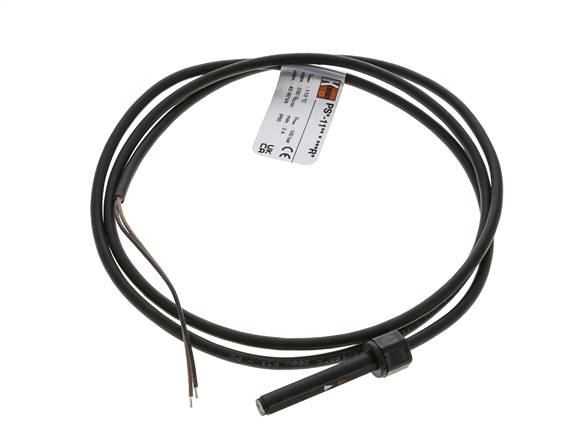

| provedení | Náhradní díl: kontaktní jednotka pro hlídac prutoku |
Další informace k SWPSENSOR
| hmotnost | 75 g / ks |
| GTIN | 4050571836153 |
| Celní číslo zboží | 90269000 |
Dokumenty
- Strana katalogu Atlas 9 (strana 693) (PDF)
- Dokumentace (PDF)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
