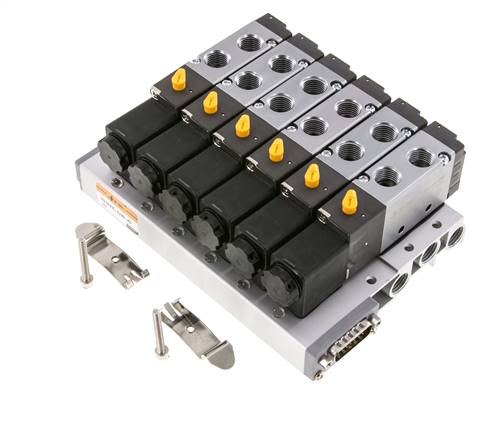

Multipol ventilový terminál, G1/4", 6 stanice, 24V DC
Číslo výrobku:
S2R-08-6
Popis artiklu
Materiály:
Teleso a šoupátko Hliník, tesnení: NBR, pilot: polyamid
Teplotní rozsah:
-5 az +60 °C
Provozní tlak:
1,5 az 8 bar
Média:
Stlacený vzduch s obsahem oleje a bez obsahu oleje, filtrovaný stlacený vzduch
Spínací doba (pri 5 bar):
<50 ms, max. 5 spínacích cyklu / sek. (5/3cestný: max. 3 spínací cykly / sek.)
Rídicí napetí:
24 V DC
Tolerance napetí:
± 10 %
Stupen krytí:
IP 40
Životnost:
nejméne 40 milionu spínacích cyklu
Provedení:
s LED a s ochranným obvodem
Upozornení:
Místa pro ventily se pocítají ve vzestupném poradí od vícepólového konektoru. PIN pro rízení místa pro ventil odpovídá císlu místa pro ventil.
Výhody:
•obzvlášt levné,
•kompaktní provedení,
•možnost pripevnení na kolej DIN nebo pomocí šroubu. Adaptér pro montáž na DIN lištu je soucástí dodávky,
•LED displej spínacího stavu a ochranný obvod,
•Ventily lze snadno vymenit za jiné ventily v príslušenství
Prutok na každou stanici s ventily:
800 l/min (5/3-dráhový: 600 l/min)
Príkon:
3 W / stanice
Teleso a šoupátko Hliník, tesnení: NBR, pilot: polyamid
Teplotní rozsah:
-5 az +60 °C
Provozní tlak:
1,5 az 8 bar
Média:
Stlacený vzduch s obsahem oleje a bez obsahu oleje, filtrovaný stlacený vzduch
Spínací doba (pri 5 bar):
<50 ms, max. 5 spínacích cyklu / sek. (5/3cestný: max. 3 spínací cykly / sek.)
Rídicí napetí:
24 V DC
Tolerance napetí:
± 10 %
Stupen krytí:
IP 40
Životnost:
nejméne 40 milionu spínacích cyklu
Provedení:
s LED a s ochranným obvodem
Upozornení:
Místa pro ventily se pocítají ve vzestupném poradí od vícepólového konektoru. PIN pro rízení místa pro ventil odpovídá císlu místa pro ventil.
Výhody:
•obzvlášt levné,
•kompaktní provedení,
•možnost pripevnení na kolej DIN nebo pomocí šroubu. Adaptér pro montáž na DIN lištu je soucástí dodávky,
•LED displej spínacího stavu a ochranný obvod,
•Ventily lze snadno vymenit za jiné ventily v príslušenství
Prutok na každou stanici s ventily:
800 l/min (5/3-dráhový: 600 l/min)
Príkon:
3 W / stanice
vlastnosti
| počet stanic | 6 |
| zabudované ventily | 5/2-dráhové ventily s vratnou pružinou |
| Náhradní ventil - 5/2-dráhový s vratnou pružinou (vyžaduje ventilovou stanici) | RV 5221-08-24V= |
| Náhradní ventil – 5/2-dráhový pulzní ventil (vyžaduje dvě ventilové stanice) | SR 5222-08-24V= |
| Náhradní ventil - 5/3-dráhový středová poloha uzavřena (vyžaduje dvě ventilové stanice) | SR 5322-08C-24V= |
| Náhradní ventil – 5/3-dráhový středová poloha odvzdušněná (vyžaduje dvě ventilové stanice) | SR 5322-08E-24V= |
| Náhradní ventil – 5/3-dráhový středová poloha s větráním (vyžaduje dvě ventilové stanice) | SR 5322-08P-24V= |
| Oddělení tlaku pro různé vstupní tlaky | S1R-DT |
| A | 51,5 |
| B | 30,3 |
| C | 64 |
| D | 123,8 |
| E | 19,8 |
| F | 21 |
| G | 27 |
| K | 161 |
| L | 149 |
| N | 6 |
Další informace k S2R-08-6
| hmotnost | 1,7 kg / ks |
| GTIN | 4050571895471 |
| Celní číslo zboží | 84812090 |
| Konformní s RoHS | Ano |
| výrobce | EMC |
Dokumenty
- Strana katalogu Atlas 9 (strana 772_772a) (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
