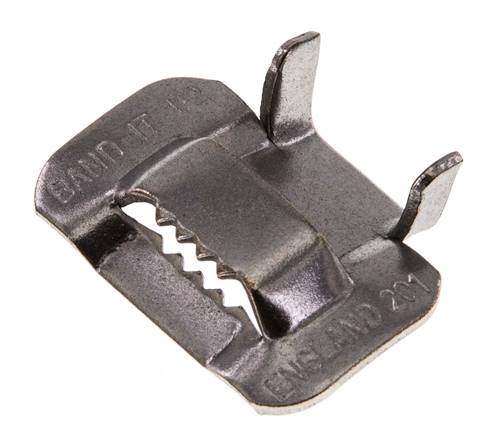

Popis artiklu
Pásek It - príklad montáže:
Krok 1:
Smycku s uchy na konci pásu natáhnout na pás. Sponu vyrovnat a položit pás na pás. Smycku natáhnout pres oba pásy a konec pásu ohnout cca 30 mm pod smycku. Pri vysokém zatížení spony (napr. Pri pripojení hadice) pás protáhnout dvakrát skrz smycku.
Krok 2:
Pásek zavést ze strany do napínacího nástroje, stisknout páku excentru a otocením kliky objímku utáhnout. Maximální napnutí je dosaženo tehdy, když pásek pod poutkem již neprotahuje (je možné to dobre "vycítit" priložením prstu).
Krok 3:
Po dosažení potrebného napnutí nástroj pomalu ohnout pres smycku. Pritom soucasne povolit páku o cca polovinu otácky, aby se zabránilo ztráte napnutí pretržení pásu. Pro uríznutí pásu, zatáhnout škubnutím za reznou páku.
Krok 4:
Pomocí kladiva priklepnout pás ke smyckovému mustku a pro zajištení konce pásu obe ucha smycky prehnout.
Aplikace:
pro vysoká namáhání, napr. hadicové spoje, pripevnení trubek, kde nastávají vysoká zatížení
Montážní nástroj:
C001, C003
Materiály:
Nerezová ušlechtilá ocel AISI 201 (1.4372) s plne zaoblenými hranami a s vysokou pevností v tahu (cca o 25% vyšší než 1.4401 nebo AISI 316)
Výhody:
•stabilnejší než "normální" V2A pri podobné odolnosti proti korozi - snadná tvárnost,
•patentovaný potisk umožnuje presné odríznutí pásu na délku a zabranuje odpadu,
•možnost dodání v praktickém plastovém kontejneru
Krok 1:
Smycku s uchy na konci pásu natáhnout na pás. Sponu vyrovnat a položit pás na pás. Smycku natáhnout pres oba pásy a konec pásu ohnout cca 30 mm pod smycku. Pri vysokém zatížení spony (napr. Pri pripojení hadice) pás protáhnout dvakrát skrz smycku.
Krok 2:
Pásek zavést ze strany do napínacího nástroje, stisknout páku excentru a otocením kliky objímku utáhnout. Maximální napnutí je dosaženo tehdy, když pásek pod poutkem již neprotahuje (je možné to dobre "vycítit" priložením prstu).
Krok 3:
Po dosažení potrebného napnutí nástroj pomalu ohnout pres smycku. Pritom soucasne povolit páku o cca polovinu otácky, aby se zabránilo ztráte napnutí pretržení pásu. Pro uríznutí pásu, zatáhnout škubnutím za reznou páku.
Krok 4:
Pomocí kladiva priklepnout pás ke smyckovému mustku a pro zajištení konce pásu obe ucha smycky prehnout.
Aplikace:
pro vysoká namáhání, napr. hadicové spoje, pripevnení trubek, kde nastávají vysoká zatížení
Montážní nástroj:
C001, C003
Materiály:
Nerezová ušlechtilá ocel AISI 201 (1.4372) s plne zaoblenými hranami a s vysokou pevností v tahu (cca o 25% vyšší než 1.4401 nebo AISI 316)
Výhody:
•stabilnejší než "normální" V2A pri podobné odolnosti proti korozi - snadná tvárnost,
•patentovaný potisk umožnuje presné odríznutí pásu na délku a zabranuje odpadu,
•možnost dodání v praktickém plastovém kontejneru
vlastnosti
| provedení | poutko |
| šírka | 12,7 (1/2") |
Další informace k C254
| hmotnost | 7,9 g / ks |
| GTIN | 4050571230210 |
| Obalová jednotka | 100 ks |
| Celní číslo zboží | 73269098 |
| Konformní s RoHS | Ano |
| výrobce | Band-It |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 422) (PDF)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*Balená jednotka: 100 kusu (typ C252: Provedení podobné jako Valustrap)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
