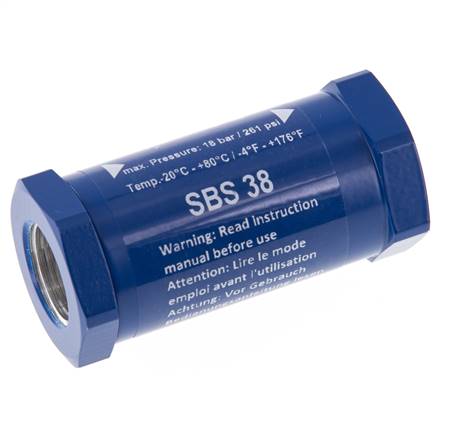

pojistka proti prasknutí hadice G 3/8" (Vnitrní závit)
Číslo výrobku:
SBS 38
Popis artiklu
Funkce:
Ochrana proti protržení hadice umožnuje nerušený pruchod množství vzduchu potrebného pro bezproblémový provoz nástroju na pneumatický vzduch. Pokud se však prutok náhle zvýší, což je typické pro prasknutí nebo roztržení hadice, pojistka proti protržení hadice okamžite priškrtí prívodní potrubí k hadici stlaceného vzduchu. Pri výmene hadice se automaticky otevre pojistka proti protržení hadice. Zamezí se tak vyšlehávání nebo šlehání hadice. V míste pripojení mezi fixním potrubím a pružnou tlakovou hadicí se doporucuje nasadit pojistku proti protržení hadice, napr. za jednotkou údržby.
Materiály:
Teleso: Hliník, píst: POM/hliník, tesnení: NBR
Teplotní rozsah:
-20°C až max. +80°C (G 3/4" - G 1": až max. +120°C)
Provozní tlak:
0 az 18 bar
Média:
Stlacený vzduch s obsahem oleje a bez obsahu oleje
Ochrana proti protržení hadice umožnuje nerušený pruchod množství vzduchu potrebného pro bezproblémový provoz nástroju na pneumatický vzduch. Pokud se však prutok náhle zvýší, což je typické pro prasknutí nebo roztržení hadice, pojistka proti protržení hadice okamžite priškrtí prívodní potrubí k hadici stlaceného vzduchu. Pri výmene hadice se automaticky otevre pojistka proti protržení hadice. Zamezí se tak vyšlehávání nebo šlehání hadice. V míste pripojení mezi fixním potrubím a pružnou tlakovou hadicí se doporucuje nasadit pojistku proti protržení hadice, napr. za jednotkou údržby.
Materiály:
Teleso: Hliník, píst: POM/hliník, tesnení: NBR
Teplotní rozsah:
-20°C až max. +80°C (G 3/4" - G 1": až max. +120°C)
Provozní tlak:
0 az 18 bar
Média:
Stlacený vzduch s obsahem oleje a bez obsahu oleje
vlastnosti
| provedení | Vnitrní závit |
| Závit 1 | G 3/8" |
| Závit 2 | G 3/8" (vnitrní závit) |
| max. průtok (8 bar) | 1080 |
| B | 58 |
| SW | 27 |
| Teplotní rozsah | -20 až +80 |
Další informace k SBS38
| hmotnost | 65 g / ks |
| GTIN | 4050571611170 |
| Celní číslo zboží | 84818099 |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 387) (PDF)
- Dokumentace (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
*Prumer hlavy: 36, **Prumer hlavy: 50
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
