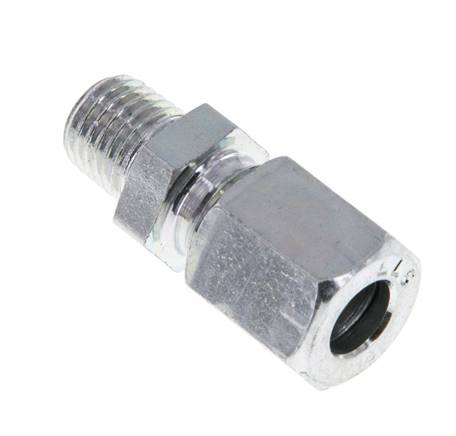

prímé šroubení se zárezným kr. M 8x1 (kónický)-6 LL (M10x1), Ocel pozinkovaná
Číslo výrobku:
GE 6 LLM M8
Popis artiklu
Materiály:
Ocelová šroubení: Teleso: Pozinkovaná ocel, príp. existující elastomerová tesnení. NBR, Šroubení z nerezové oceli a šroubení sveracího kroužku NC: Teleso: 1.4571, príp. existující elastomerová tesnení: FKM
Teplotní rozsah:
Ocelové šroubení: -40°C do max. +120°C (s elastomerovým tesnením: -35°C do max. +100°C), Šroubení z nerezové oceli a šroubení sveracího kroužku NC: -60°C do max. +400°C (s elastomerovým tesnením: -20°C bis max. +200°C, šroubení NC na vyžádání do +550°C)
Montáž šroubových spoju se samorezným kroužkem a šroubovým spojem se sverným kroužkem NC
1) Trubku v pravém úhlu zaríznout a zvenku a zevnitr lehce odjehlit a vycistit. Nepoužívat žádné trubkorezy. U tenkostenných nebo mekkých trubek je treba použít zesilující pouzdro.
2) Závit a kužel hrdla, prevlecná matice uvnitr a rezný kroužek dobre namazat olejem. Bezpodmínecne použít šroubení s rezným kroužkem z ušlechtilé oceli PASTE ES (u šroubení NC jako opce).
3) prevlecnou matici a rezný kroužek nasunout na trubku. Dbát na správnou polohu rezného krouužku/sveracího kroužku NC - v opacném prípade chybná montáž.
4) Prevlecnou matici zašroubujte rukou co nejvíce. Na prevlecnou matici udelejte znacku ke kontrole predepsaného poctu otocení. Trubku natlacte do kuželu až na doraz Prevlecnou matici utáhnete klícem na šrouby približne o 1 otácku. Trubka se nesmí také otácet.
5) Ke kontrole montáže povolte prevlecnou matici. Samorezný kroužek: Ohrnutý materiál trubky musí pokrývat prední plochu samorezného kroužku. Pokud ne, lehce ho dotáhnete. Pusobením pružiny rezného kroužku je možné jím ješte otácet – nejde o chybu funkce. Sverný kroužek NC: Sverný kroužek se již nesmí posouvat.
6) Koncová montáž: Prevlecnou matici namontujte na hrdlo až k výraznému nárustu síly. Poté utáhnete o 1/4-1/2 otácky (našroubování rezného kroužku), resp. o 3/4 otácky (našroubování rezného kroužku NC).
Potrebná kvalita trubky:
Ocelová šroubení: Presné hydraulické trubky bez svaru podle EN 10305-4 (DIN 2445/2), tolerance podle DIN 2391, stupen jakosti C, Šroubení z nerezové oceli a šroubení sveracího kroužku NC: Trubky z nerezové oceli bez svaru podle DIN EN ISO 1127, trída tolerance D4/T3 (šroubení sveracího kroužku NC lze zpracovávat pouze s trubkami z materiálu 1.4571.)
Výhody šroubení sveracího kroužku NC oproti šroubením rezacího kroužku:
Kompatibilní s kazdym sroubením se záreznym krouzkem podle normy DIN EN ISO 8434-1 (DIN 2353) Odolává také dynamickému zatezování, jako jsou vibrace a pulzace. Lze libovolne casto uvolnit a znovu sesroubovat. Upínací krouzek NC není na rozdíl od zárezného krouzku kaleny, takze nemuze rezivet a má dobrou chemickou odolnost. Promazávání závitu matice není pri první montázi treba díky povrstvení stríbrem, podtlaková tesnost Q< 10^8 mbar l/s, Ideální k pouzití v plynovych a vodovodních instalacích
Ocelová šroubení: Teleso: Pozinkovaná ocel, príp. existující elastomerová tesnení. NBR, Šroubení z nerezové oceli a šroubení sveracího kroužku NC: Teleso: 1.4571, príp. existující elastomerová tesnení: FKM
Teplotní rozsah:
Ocelové šroubení: -40°C do max. +120°C (s elastomerovým tesnením: -35°C do max. +100°C), Šroubení z nerezové oceli a šroubení sveracího kroužku NC: -60°C do max. +400°C (s elastomerovým tesnením: -20°C bis max. +200°C, šroubení NC na vyžádání do +550°C)
Montáž šroubových spoju se samorezným kroužkem a šroubovým spojem se sverným kroužkem NC
1) Trubku v pravém úhlu zaríznout a zvenku a zevnitr lehce odjehlit a vycistit. Nepoužívat žádné trubkorezy. U tenkostenných nebo mekkých trubek je treba použít zesilující pouzdro.
2) Závit a kužel hrdla, prevlecná matice uvnitr a rezný kroužek dobre namazat olejem. Bezpodmínecne použít šroubení s rezným kroužkem z ušlechtilé oceli PASTE ES (u šroubení NC jako opce).
3) prevlecnou matici a rezný kroužek nasunout na trubku. Dbát na správnou polohu rezného krouužku/sveracího kroužku NC - v opacném prípade chybná montáž.
4) Prevlecnou matici zašroubujte rukou co nejvíce. Na prevlecnou matici udelejte znacku ke kontrole predepsaného poctu otocení. Trubku natlacte do kuželu až na doraz Prevlecnou matici utáhnete klícem na šrouby približne o 1 otácku. Trubka se nesmí také otácet.
5) Ke kontrole montáže povolte prevlecnou matici. Samorezný kroužek: Ohrnutý materiál trubky musí pokrývat prední plochu samorezného kroužku. Pokud ne, lehce ho dotáhnete. Pusobením pružiny rezného kroužku je možné jím ješte otácet – nejde o chybu funkce. Sverný kroužek NC: Sverný kroužek se již nesmí posouvat.
6) Koncová montáž: Prevlecnou matici namontujte na hrdlo až k výraznému nárustu síly. Poté utáhnete o 1/4-1/2 otácky (našroubování rezného kroužku), resp. o 3/4 otácky (našroubování rezného kroužku NC).
Potrebná kvalita trubky:
Ocelová šroubení: Presné hydraulické trubky bez svaru podle EN 10305-4 (DIN 2445/2), tolerance podle DIN 2391, stupen jakosti C, Šroubení z nerezové oceli a šroubení sveracího kroužku NC: Trubky z nerezové oceli bez svaru podle DIN EN ISO 1127, trída tolerance D4/T3 (šroubení sveracího kroužku NC lze zpracovávat pouze s trubkami z materiálu 1.4571.)
Výhody šroubení sveracího kroužku NC oproti šroubením rezacího kroužku:
Kompatibilní s kazdym sroubením se záreznym krouzkem podle normy DIN EN ISO 8434-1 (DIN 2353) Odolává také dynamickému zatezování, jako jsou vibrace a pulzace. Lze libovolne casto uvolnit a znovu sesroubovat. Upínací krouzek NC není na rozdíl od zárezného krouzku kaleny, takze nemuze rezivet a má dobrou chemickou odolnost. Promazávání závitu matice není pri první montázi treba díky povrstvení stríbrem, podtlaková tesnost Q< 10^8 mbar l/s, Ideální k pouzití v plynovych a vodovodních instalacích
vlastnosti
| materiál | Ocel pozinkovaná |
| modelová rada | velmi lehká modelová rada |
| Průměr trubky (vnější) | 6 LL (M10x1) |
| závit pro zašroubování | M 8x1 (kónická) |
| Provozní tlak | 100 |
| Teplotní rozsah | -40 až +120 |
Další informace k GE6LLMM8
| hmotnost | 13 g / ks |
| GTIN | 4050571322625 |
| Celní číslo zboží | 73079910 |
videa YouTube:
Dokumenty
- Strana katalogu Atlas 9 (strana 146) (PDF)
- Dokumentace: Šroubení s rezným kroužkem podle ISO 8431-1 a šroubení s upínacím kroužkem NC (PDF)
- Soubor 3D-CAD (objemový model) (Pouze pro přihlášené zákazníky) (STP)
- Datový list (Náhled tisku)
- Datový list (anglicky) (Náhled tisku)
Všechny údaje se rozumějí jako nezávazné směrné hodnoty! Za výběr údajů nepotvrzených písemně nepřebíráme žádnou záruku. Údaje o tlaku se vztahují, pokud není uvedeno jinak, ke kapalinám skupiny II při +20°C.
