Varebeskrivelse
Brug:
Disse ventiler benyttes i mobile og industrielle anvendelser. Byggeklodssystemet gør det muligt at sammensætte kompakte styreblokke med indtil 9 forbrugere som hydraulikcylindre og hydraulikmotorer. Ved grundkomponenterne er nulstilling af ventilen altid udført som trykfrit omløb fra P til T. Indgangselementet besidder en trykbegrænsningsventil med indstillingsinterval 40…320 bar. håndtagene har standardmæssigt fjederretur til midterstilling.
Med de komponenter, der er markeret som eftermonteringssæt, kan basiskomponenterne let ombygges fra fjederretur til spærring eller låsning af den trykløse cirkulation.
Materialer:
Legeme: stål og plast, indvendige dele: Stål, pakning: plast / NBR
Temperaturinterval:
-30 til +90 °C
Medier:
Hydraulikolier på mineraloliebasis (viskositetsinterval: 10 - 300 mm²/s)
Driftstryk:
Indgangstryk: 0 til 320 bar, returtryk maks. 35 bar (overtryksventil justerbar 40 - 320 bar)
Nominelt flow:
1 - 2 Elementer: max. 50 l/min, 3 - 5 Element: maks. 45 l/min, 6 - 7 Element: maks. 40 l/min, 8 - 9 Element: maks. 35 l/min
Disse ventiler benyttes i mobile og industrielle anvendelser. Byggeklodssystemet gør det muligt at sammensætte kompakte styreblokke med indtil 9 forbrugere som hydraulikcylindre og hydraulikmotorer. Ved grundkomponenterne er nulstilling af ventilen altid udført som trykfrit omløb fra P til T. Indgangselementet besidder en trykbegrænsningsventil med indstillingsinterval 40…320 bar. håndtagene har standardmæssigt fjederretur til midterstilling.
Med de komponenter, der er markeret som eftermonteringssæt, kan basiskomponenterne let ombygges fra fjederretur til spærring eller låsning af den trykløse cirkulation.
Materialer:
Legeme: stål og plast, indvendige dele: Stål, pakning: plast / NBR
Temperaturinterval:
-30 til +90 °C
Medier:
Hydraulikolier på mineraloliebasis (viskositetsinterval: 10 - 300 mm²/s)
Driftstryk:
Indgangstryk: 0 til 320 bar, returtryk maks. 35 bar (overtryksventil justerbar 40 - 320 bar)
Nominelt flow:
1 - 2 Elementer: max. 50 l/min, 3 - 5 Element: maks. 45 l/min, 6 - 7 Element: maks. 40 l/min, 8 - 9 Element: maks. 35 l/min
Egenskaber
| Udførelse | Fastholdelse |
| Betegnelse / funktion | Håndtag i stilling 1 |

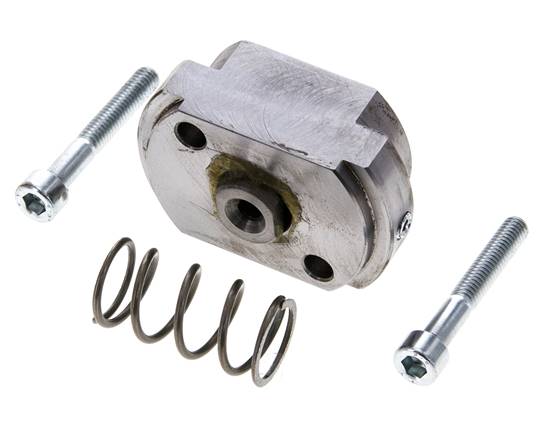

Yderligere oplysninger om CH50RASTUNGC1
| Vægt | 320 g / styk |
| GTIN | 4050571232481 |
| Toldvarenummer | 84122120 |
YouTube-videoer:
Dokumenter
- Katalogside Atlas 9 (side 818_819) (PDF)
- 3D-CAD-File (flademodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
