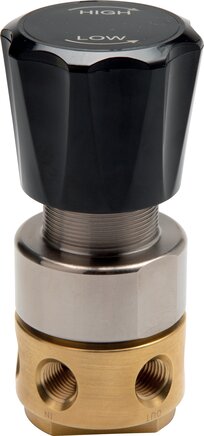

Højtrykstrykformindsker, NPT 1/4", 1 til 172 bar, Messing
Varenummer:
DR 14-172 HD
Varebeskrivelse
Udførelse:
Trykformindsker, er ikke reversibel (uden sekundærudluftning)
Materialer:
Hus: Messing eller rustfrit stål, drejeknap: Rustfrit stål, fjederhætte: Messing forniklet eller rustfrit stål, drejeknap: PA, ventilsæde: PFA, styretavlemøtrik: Messing forniklet
Temperaturinterval:
-40 °C indtil +75 °C (type 414 bar: -25 °C indtil +75 °C)
Manometertilslutning:
2 x NPT 1/4" (til indgangs- og udgangstryk)
Skiftetavlegevind:
UN 1-5/16"-20 (Ø 33,4)
Medier:
Trykluft, kvælstof, ilt*, helium, (type 300 bar: yderligere kuldioxid)
Leverancens omfang:

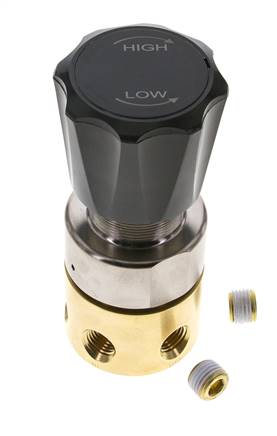

Trykformindsker uden manometer og kontrolpanelmøtrik (stoppropper til at lukke manometertilslutningerne medfølger)
Trykformindsker, er ikke reversibel (uden sekundærudluftning)
Materialer:
Hus: Messing eller rustfrit stål, drejeknap: Rustfrit stål, fjederhætte: Messing forniklet eller rustfrit stål, drejeknap: PA, ventilsæde: PFA, styretavlemøtrik: Messing forniklet
Temperaturinterval:
-40 °C indtil +75 °C (type 414 bar: -25 °C indtil +75 °C)
Manometertilslutning:
2 x NPT 1/4" (til indgangs- og udgangstryk)
Skiftetavlegevind:
UN 1-5/16"-20 (Ø 33,4)
Medier:
Trykluft, kvælstof, ilt*, helium, (type 300 bar: yderligere kuldioxid)
Leverancens omfang:
Trykformindsker uden manometer og kontrolpanelmøtrik (stoppropper til at lukke manometertilslutningerne medfølger)
Egenskaber
| Materiale | Messing |
| Gevind | NPT 1/4" |
| Trykreguleringsinterval [bar] | 1 - 172 |
| Flow** [l/min] | 2800 |
| Indgangs tryk* [bar] | maks. 414 |
| Kontrolpanelmøtrik forniklet messing | SM DR 14 HD |
| Temperaturområde [°C] | -25 til +75 |
Yderligere oplysninger om DR14-172HD
| Vægt | 1,2 kg / styk |
| GTIN | 4050571825096 |
| Toldvarenummer | 84811019 |
Dokumenter
- Katalogside Atlas 9 (side 616) (PDF)
- Dokumentation: Beslutningsstøtte til valg af vedligeholdelsesenheder (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
*Ilt maks. 200 bar, **målt ved maksimalt indgangs- og udgangstryk
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
