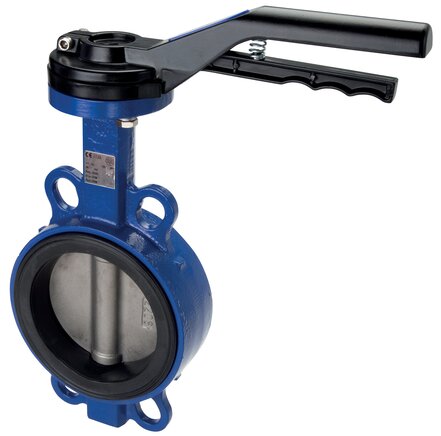

Mellemflangeklap DN50-PN16 (DIN/EN) Rustfrit stål/Rustfrit stål/FKM
Varenummer:
KLZ 50/16 CBC
Varebeskrivelse
Materialer:
Hus: GGG40 epoxy-coating-B, rustfrit stål* -C
Skive: Rustfrit stål
Manchet: EPDM (-10 °C til maks.. +110 °C) -A, NBR (+5 °C til maks.. +85 °C) -B, FKM (+5 °C til maks.. +180 °C) -C
Ru håndtag: Trykstøbt aluminium
Medier:
flydende og gasformige neutrale medier (afhængigt af materiale kombination)
Længder:
DIN 3202-K1, ISO 5752 serie 20, EN 558-1 serie 20, BS 5155 tabel 6 kolonne 4, API 609 tabel 1
Alternativ:
Håndhjulsgear -G
Fordele:
•Et drev kan monteres direkte på ISO 5211-montageflangen for at automatisere afspærringsventilen.
Hus: GGG40 epoxy-coating-B, rustfrit stål* -C
Skive: Rustfrit stål
Manchet: EPDM (-10 °C til maks.. +110 °C) -A, NBR (+5 °C til maks.. +85 °C) -B, FKM (+5 °C til maks.. +180 °C) -C
Ru håndtag: Trykstøbt aluminium
Medier:
flydende og gasformige neutrale medier (afhængigt af materiale kombination)
Længder:
DIN 3202-K1, ISO 5752 serie 20, EN 558-1 serie 20, BS 5155 tabel 6 kolonne 4, API 609 tabel 1
Alternativ:
Håndhjulsgear -G
Fordele:
•Et drev kan monteres direkte på ISO 5211-montageflangen for at automatisere afspærringsventilen.
Egenskaber
| Udførelse | Mellemflangeklap |
| Flangeforbindelse | DN50-PN16 (DIN/EN) |
| Materiale i hus | Rustfrit stål |
| Materiale i skive | Rustfrit stål |
| Materiale i manchet | FKM |
| Nominel bredde [mm] | 50 |
| Monterings længde [mm] | 43 |
| Aktivering | Standardgreb |
| Driftstryk væsker (ufarlige) [bar] | 10 |
| Driftstryk væsker (farlige) [bar] | 10 |
| Driftstryk gasser (ufarlige) [bar] | 10 |
| Driftstryk gasser (farlige) [bar] | 10 |
| Temperaturområde [°C] | +5 til +180 |
| Anvendelsesområder | varm, tør luft eller gas, særlige medier |
| ISO 5211(direkte monteringsflange) | F05 (firkant 11) |
Yderligere oplysninger om KLZ50/16CBC
| Vægt | 4,2 kg / styk |
| GTIN | 4050571438692 |
| Toldvarenummer | 84818085 |
Dokumenter
- Katalogside Atlas 9 (side 546) (PDF)
- Dokumentation (PDF)
- 3D-CAD-File (volumenmodel) (Kun for indloggede kunder) (STP)
- Datablad (Udskriftsvisning)
- Datablad (engelsk) (Udskriftsvisning)
*kan kun leveres som mellemflangeklap
Samtlige oplysninger er vejledende! Vi påtager os intet ansvar for oplysninger, der ikke er skriftligt bekræftede. Medmindre andet fremgår, er trykoplysninger for væsker gruppe II gældende ved +20 °C.
