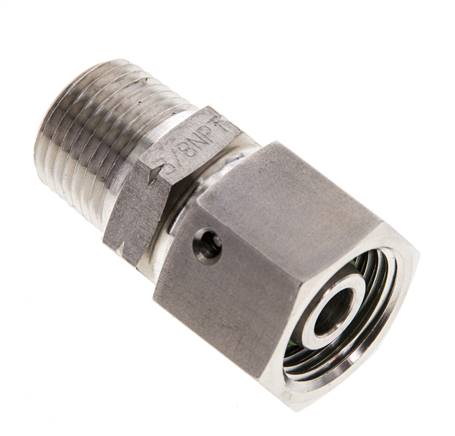

Instelb. snijringkopp. 10 S-NPT 3/8", 1.4571
Artikelnummer:
EGE 10 SR ES NPT
Artikelbeschrijving
Materialen
stalen koppelingen: Lichaam: staal verzinkt, eventueel bestaande elastische afdichting: NBR, roestvrij stalen koppelingen & NC-klemringkoppelingen: Lichaam: 1.4571, eventueel bestaande elastische afdichting: FKM
Temperatuurbereik:
stalen koppelingen: -40°C tot max. +120°C (met elastische afdichting: -35°C tot max. +100°C), roestvrij stalen koppelingen & NC-klemringkoppelingen: -60°C tot max. +400°C (met elastische afdichting: -20°C tot max. +200°C, NC-schroefverbindingen op aanvraag tot +550°C)
Montage snijringkoppelingen en NC-klemringkoppelingen
1) Buis rechthoekig afzagen en binnen en buiten iets ontbramen en reinigen. Geen buissnijder gebruiken. Bij dunwandige of zachte buizen een versterkingshuls gebruiken.
2) Steunschroefdraad en -conus, wartelmoer binnen en snijring goed smeren met olie. Bij roestvrij stalen snijringkoppelingen altijd PASTE ES gebruiken (bij NC-koppelingen optioneel).
3) Wartelmoer en snijring op buis schuiven. Juiste positie van snijring/NC-klemring in acht nemen - anders verkeerd gemonteerd.
4) Wartelmoer zo ver als mogelijk met de hand vastdraaien. Markering van de wartelmoer ter controle van de voorgeschreven omwentelingen aanbrengen. Buis tot aanslag in conus drukken. Wartelmoer met schroefsleutel ca. 1 omwenteling aandraaien. Buis mag niet meedraaien.
5) Ter controle van de montage wartelmoer losdraaien. Snijring: Het uitgeworpen buismateriaal moet het voorste snijringvlak bedekken. Als dat niet het geval is, haal dan nog een beetje aan. Door de veerwerking van de snijring kan deze nog draaien – dit is geen fout. NC-klemring: De klemring mag niet meer verschuiven.
6) Eindmontage: wartelmoer op steunen tot merkbare krachttoename monteren. Daarna met 1/4 - 1/2 omwenteling (snijringkoppeling) resp. 3/4-omwenteling (NC-klemringkoppeling) vastdraaien.
Benodigde buiskwaliteit:
stalen koppelingen: naadloze precisiehydraulische buizen volgens EN 10305-4 (DIN 2445/2), toleranties volgens DIN 2391, kwaliteitsgraad C, roestvrij stalen koppelingen & Nc-klemringkoppelingen: naadloze roestvrij stalen buizen volgens DIN EN ISO 1127, tolerantieklasse D4/T3 (Nc-klemringkoppelingen mogen alleen met buizen van het materiaal 1.4571 verwerkt worden.)
Voordelen NC-klemringkoppelingen tegenover snijdringkoppelingen:
•Compatibel met elke snijringkoppeling conform DIN EN ISO 8434-1 (DIN 2353).
•Is ook bestand tegen dynamische belastingen zoals trillingen en pulsaties.
•Kan zo vaak als gewenst losgedraaid en weer vastgeschroefd worden.
•NC-klemring is in tegenstelling tot een snijring niet gehard, daardoor kan hij niet roesten en heeft hij een goede chemische resistentie.
•Het smeren van de schroefdraad van de moer is vanwege een zilvercoating bij de aanvankelijke montage niet nodig.,
•vacuümdichtheid Q< 10^8 mbar l/s,
•ideaal voor het gebruik in de gas- en waterindustrie
stalen koppelingen: Lichaam: staal verzinkt, eventueel bestaande elastische afdichting: NBR, roestvrij stalen koppelingen & NC-klemringkoppelingen: Lichaam: 1.4571, eventueel bestaande elastische afdichting: FKM
Temperatuurbereik:
stalen koppelingen: -40°C tot max. +120°C (met elastische afdichting: -35°C tot max. +100°C), roestvrij stalen koppelingen & NC-klemringkoppelingen: -60°C tot max. +400°C (met elastische afdichting: -20°C tot max. +200°C, NC-schroefverbindingen op aanvraag tot +550°C)
Montage snijringkoppelingen en NC-klemringkoppelingen
1) Buis rechthoekig afzagen en binnen en buiten iets ontbramen en reinigen. Geen buissnijder gebruiken. Bij dunwandige of zachte buizen een versterkingshuls gebruiken.
2) Steunschroefdraad en -conus, wartelmoer binnen en snijring goed smeren met olie. Bij roestvrij stalen snijringkoppelingen altijd PASTE ES gebruiken (bij NC-koppelingen optioneel).
3) Wartelmoer en snijring op buis schuiven. Juiste positie van snijring/NC-klemring in acht nemen - anders verkeerd gemonteerd.
4) Wartelmoer zo ver als mogelijk met de hand vastdraaien. Markering van de wartelmoer ter controle van de voorgeschreven omwentelingen aanbrengen. Buis tot aanslag in conus drukken. Wartelmoer met schroefsleutel ca. 1 omwenteling aandraaien. Buis mag niet meedraaien.
5) Ter controle van de montage wartelmoer losdraaien. Snijring: Het uitgeworpen buismateriaal moet het voorste snijringvlak bedekken. Als dat niet het geval is, haal dan nog een beetje aan. Door de veerwerking van de snijring kan deze nog draaien – dit is geen fout. NC-klemring: De klemring mag niet meer verschuiven.
6) Eindmontage: wartelmoer op steunen tot merkbare krachttoename monteren. Daarna met 1/4 - 1/2 omwenteling (snijringkoppeling) resp. 3/4-omwenteling (NC-klemringkoppeling) vastdraaien.
Benodigde buiskwaliteit:
stalen koppelingen: naadloze precisiehydraulische buizen volgens EN 10305-4 (DIN 2445/2), toleranties volgens DIN 2391, kwaliteitsgraad C, roestvrij stalen koppelingen & Nc-klemringkoppelingen: naadloze roestvrij stalen buizen volgens DIN EN ISO 1127, tolerantieklasse D4/T3 (Nc-klemringkoppelingen mogen alleen met buizen van het materiaal 1.4571 verwerkt worden.)
Voordelen NC-klemringkoppelingen tegenover snijdringkoppelingen:
•Compatibel met elke snijringkoppeling conform DIN EN ISO 8434-1 (DIN 2353).
•Is ook bestand tegen dynamische belastingen zoals trillingen en pulsaties.
•Kan zo vaak als gewenst losgedraaid en weer vastgeschroefd worden.
•NC-klemring is in tegenstelling tot een snijring niet gehard, daardoor kan hij niet roesten en heeft hij een goede chemische resistentie.
•Het smeren van de schroefdraad van de moer is vanwege een zilvercoating bij de aanvankelijke montage niet nodig.,
•vacuümdichtheid Q< 10^8 mbar l/s,
•ideaal voor het gebruik in de gas- en waterindustrie
Eigenschappen
| Materiaal | 1.4571 |
| Serie | zware serie |
| Buisstukdiameter [mm] | 10 S |
| Schroefdraad | NPT 3/8" |
| Bedrijfsdruk [bar] | 630 |
| Temperatuurbereik [°C] | -20 tot +200 |
Meer informatie over EGE10SRESNPT
| Gewicht | 80 g / Stk |
| GTIN | 4050571279516 |
| Nummer douanegoederen | 73072210 |
| Conform RoHS | Ja |
YouTube video’s:
Documenten
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
