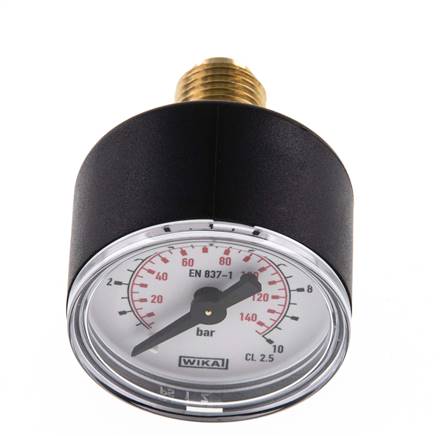

Manometer horizontaal (KU/Ms), 40 mm, 0 tot 10 bar, G 1/4"
Artikelnummer:
MW 1044
Artikelbeschrijving
Materialen
Behuizing: Kunststof zwart, meetsysteem en aansluiting: Cu-legering, kijkglas: Kunststof glashelder
Aansluitschroefdraad:
G 1/8" of G 1/4" *, achterzijde centraal
Klasse:
2,5
Temperatuurbereik:
-20 tot +60 °C
Wijzerplaat:
1. Schaal buiten (zwart), weergave in bar, 2. Schaal binnen (rood), weergave in PSI
Beschermingsklasse:
IP 42
Aanwijzing:
WIKA Type 111.12
Optioneel:
Behuizing van staalplaat, klasse 1.6 -ST, ISO-fabriekskalibratie (aanleunend bij DIN EN 837-1, berekening van de meetafwijking en de hysterese), DAkkS-DKD kalibratie (overeenkomstig DKD-R 6-1, terugvoerbaar en geaccrediteerd overeenkomstig DIN EN ISO/IEC 17025, beslissingsregel 4)
Behuizing: Kunststof zwart, meetsysteem en aansluiting: Cu-legering, kijkglas: Kunststof glashelder
Aansluitschroefdraad:
G 1/8" of G 1/4" *, achterzijde centraal
Klasse:
2,5
Temperatuurbereik:
-20 tot +60 °C
Wijzerplaat:
1. Schaal buiten (zwart), weergave in bar, 2. Schaal binnen (rood), weergave in PSI
Beschermingsklasse:
IP 42
Aanwijzing:
WIKA Type 111.12
Optioneel:
Behuizing van staalplaat, klasse 1.6 -ST, ISO-fabriekskalibratie (aanleunend bij DIN EN 837-1, berekening van de meetafwijking en de hysterese), DAkkS-DKD kalibratie (overeenkomstig DKD-R 6-1, terugvoerbaar en geaccrediteerd overeenkomstig DIN EN ISO/IEC 17025, beslissingsregel 4)
Eigenschappen
| Diameter [mm] | 40 |
| Aansluitingschroefdraad | G 1/4" |
| Weergavebereik [bar] | 0 - 10 |
| Schaalverdeling [bar] | 0,5 |
| Uitvoering | Speciale schroefdraad |
Meer informatie over MW1044
| Gewicht | 70 g / Stk |
| GTIN | 4050571511340 |
| Nummer douanegoederen | 90262040 |
| Conform RoHS | Ja |
| Fabrikant | WIKA (WEEE DE92770372) |
YouTube video’s:
Documenten
- Cataloguspagina Atlas 9 (pagina 656) (PDF)
- Documentatie (PDF)
- Documentatie: Tips voor de selectie van de juiste manometer (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
*met centreertap voor profielafdichtring
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
