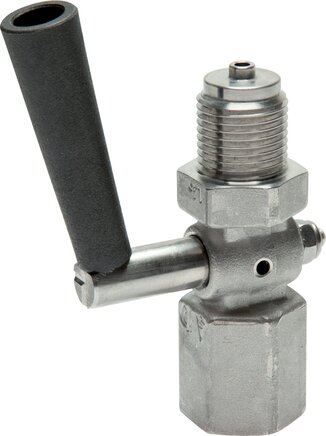

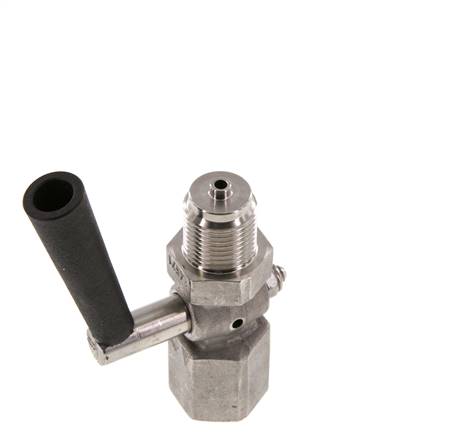

Manometerafsluitkraan G 1/2" Mof - tap, 1.4571
Artikelnummer:
MAH 12 MZ ES
Artikelbeschrijving
Materialen
Lichaam en kuikens: Messing of 1.4571, Greep: Kunststof
Toepassing:
De manometerafsluitkraan wordt gebruikt om drukmeetapparatuur tegen drukpieken en trillingen te beschermen. De hendel kan worden ingesteld op “Doorvoer” - er is druk aanwezig op het meetapparaat, “Afsluiting” - het drukmeetapparaat is losgekoppeld van de toevoerleiding, maar niet ontlucht of “Afsluiting met aftappen”- Het drukmeetapparaat is losgekoppeld van de toevoerkabel en de ruimte tussen de kraan en het drukmeetapparaat is in de buitenlucht vrijgegeven. Voor hogere drukwaarden of agressieve media raden we aan een manometerafsluitventiel te gebruiken.
Temperatuurbereik:
-10 tot +50 °C
Lichaam en kuikens: Messing of 1.4571, Greep: Kunststof
Toepassing:
De manometerafsluitkraan wordt gebruikt om drukmeetapparatuur tegen drukpieken en trillingen te beschermen. De hendel kan worden ingesteld op “Doorvoer” - er is druk aanwezig op het meetapparaat, “Afsluiting” - het drukmeetapparaat is losgekoppeld van de toevoerleiding, maar niet ontlucht of “Afsluiting met aftappen”- Het drukmeetapparaat is losgekoppeld van de toevoerkabel en de ruimte tussen de kraan en het drukmeetapparaat is in de buitenlucht vrijgegeven. Voor hogere drukwaarden of agressieve media raden we aan een manometerafsluitventiel te gebruiken.
Temperatuurbereik:
-10 tot +50 °C
Eigenschappen
| Materiaal | 1.4571 |
| Uitvoering | Mof - tap** |
| Aansluiting meetinstrument (binnenschroefdraad) | G 1/2" |
| Drukingang | G 1/2" (AG) |
| Testaansluiting | geen |
| PN [bar] | 25 |
| Norm | DIN 16261 B |
Meer informatie over MAH12MZES
| Gewicht | 300 g / Stk |
| GTIN | 4050571479756 |
| Nummer douanegoederen | 84818081 |
| Conform RoHS | Ja |
| Fabrikant | WIKA (WEEE DE92770372) |
Documenten
- Cataloguspagina Atlas 9 (pagina 673) (PDF)
- Documentatie (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
De spanmof is uitgerust met links en rechts schroefdraad zodat het meetgereedschap naar wens gepositioneerd kan worden. De werking is vergelijkbaar met die van de wartelmoer voor vlakafdichting. Bij de messing ventielen is de spanmof in staal, de roestvrij stalen ventielen in 1.4301 uitgevoerd. De manometer moet separaat worden besteld. **Buitenschroefdraad met centreertap voor profielafdichtring
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
