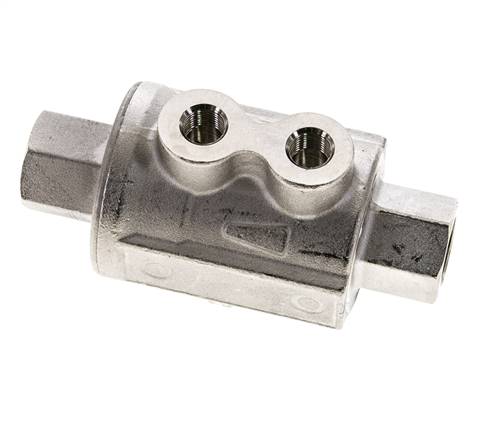

VIP-Vergrendelventiel, Veer-openend, FKM-afdichting, G 3/8", Messing
Artikelnummer:
VIP 38 FO MS-V
Artikelbeschrijving
Materialen
Corpus en zuiger: Messing vernikkeld, dichtingen NBR
Temperatuurbereik:
-20 °C tot max. +80 °C (met FKM-afdichting -20 °C tot max. +150 °C)
Bedrijfsdruk:
-0,95 tot 10 bar
Stuuraansluiting:
2x G 1/8" (binnendraad)
Media:
Water, olie, perslucht, vacuüm
Optioneel:
FKM-dichting (-20°C tot max. +150°C -V
Voordelen:
•storing zoals met kogelkraan,
•korte scakeltijden,
•compact ontwerp,
•elke installatiepositie,
•gunstige prijs
Corpus en zuiger: Messing vernikkeld, dichtingen NBR
Temperatuurbereik:
-20 °C tot max. +80 °C (met FKM-afdichting -20 °C tot max. +150 °C)
Bedrijfsdruk:
-0,95 tot 10 bar
Stuuraansluiting:
2x G 1/8" (binnendraad)
Media:
Water, olie, perslucht, vacuüm
Optioneel:
FKM-dichting (-20°C tot max. +150°C -V
Voordelen:
•storing zoals met kogelkraan,
•korte scakeltijden,
•compact ontwerp,
•elke installatiepositie,
•gunstige prijs
Eigenschappen
| Materiaal | Messing |
| Uitvoering | Veer-openend, FKM-afdichting |
| G | G 3/8" |
| DN [mm] | 10 |
| L [mm] | 98 |
| H [mm] | 54 |
| Temperatuurbereik [°C] | -20 tot +150 |
| Bedieningsdruk [bar] | 4,2 - 8,5 |
| Pakkingsets (NBR) | VIP 38 REP-NBR |
| Pakkingsets (FKM) | VIP 38 REP-FKM |
| NAMUR-adapter | VIP NAMUR |
Meer informatie over VIP38FOMS-V
| Gewicht | 600 g / Stk |
| GTIN | 4050571720445 |
| Nummer douanegoederen | 84812090 |
| Conform RoHS | Ja |
Documenten
- Cataloguspagina Atlas 9 (pagina 530) (PDF)
- Documentatie (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
