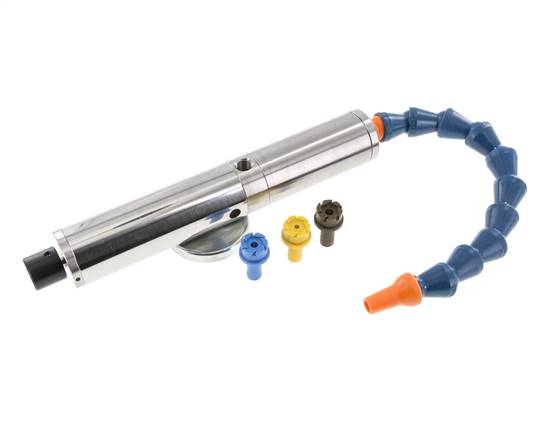

VORTEX-buis met demper (voor zijde met koude en warme lucht), 4 stuks. VORTEX-generatoren (geel, roo
Artikelnummer:
VORTEX 14 KP
Artikelbeschrijving
Werking:
Instromende perslucht wordt de VORTEX-buis in een warme-lucht- en koude-luchtstroom opgedeeld. De warme lucht verlaat de buis aan de ene en de koude lucht verlaat de buis aan de andere zijde. Met de regelklep kan het temperatuurverschil tussen de binnenkomende perslucht en de uitgaande koude lucht ingesteld worden. Als de uitgangstemperatuur afneemt, vermindert tegelijkertijd de hoeveelheid koude lucht. Er kunnen temperaturen van -40 °C aan de koude-luchtzijde en maximaal +110 °C aan de warme-luchtzijde waargenomen worden. Bij een constante luchtingangstemperatuur en druk kan de uitgangstemperatuur met een tolerantie van ± 0,6 K ingesteld worden.
Materialen
Corpus: roestvrijstaal AISI 303, VORTEX-generator: Kunststof
Temperatuurbereik:
-20 tot +120 °C
Bedrijfsdruk:
1 tot 10 bar, optimaal: 5 bar (gefilterde, olievrije perslucht)
Toepassingsvoorbeelden:
•nauwkeurige temperatuurregeling,
•nauwkeurige aanpassing van VORTEX-buis aan elke eis door meegeleverde eenvoudig te vervangen VORTEX-generatoren,
•koeling van soldeerbout, warme lijm of lijmen,
•koeling bij puntlassen, voorkomt verkleuringen en vervormingen,
•koeling van bijv. vloeibare chocolade bij levensmiddelenproductie,
•koeling van koud-vormgereedschappen en ultrasone gereedschappen,
•koeling bij frezen zonder koelvloeistof (bijv. voor kunststoffen),
•koeling van naalden in naaimachines,
•koeling van snijgereedschap,
•Thermo-tests van elektronische componenten,
•krimppassingen
Voordelen:
•lage aanschaf- en bedrijfskosten,
•onderhoudsvrij,
•geen bewegende onderdelen - geen slijtage,
•voor bedrijf is perslucht nodig, geen elektriciteit,
•geen residu op de gekoeld apparaat door koelvloeistof of koelvloeistofspray
Instromende perslucht wordt de VORTEX-buis in een warme-lucht- en koude-luchtstroom opgedeeld. De warme lucht verlaat de buis aan de ene en de koude lucht verlaat de buis aan de andere zijde. Met de regelklep kan het temperatuurverschil tussen de binnenkomende perslucht en de uitgaande koude lucht ingesteld worden. Als de uitgangstemperatuur afneemt, vermindert tegelijkertijd de hoeveelheid koude lucht. Er kunnen temperaturen van -40 °C aan de koude-luchtzijde en maximaal +110 °C aan de warme-luchtzijde waargenomen worden. Bij een constante luchtingangstemperatuur en druk kan de uitgangstemperatuur met een tolerantie van ± 0,6 K ingesteld worden.
Materialen
Corpus: roestvrijstaal AISI 303, VORTEX-generator: Kunststof
Temperatuurbereik:
-20 tot +120 °C
Bedrijfsdruk:
1 tot 10 bar, optimaal: 5 bar (gefilterde, olievrije perslucht)
Toepassingsvoorbeelden:
•nauwkeurige temperatuurregeling,
•nauwkeurige aanpassing van VORTEX-buis aan elke eis door meegeleverde eenvoudig te vervangen VORTEX-generatoren,
•koeling van soldeerbout, warme lijm of lijmen,
•koeling bij puntlassen, voorkomt verkleuringen en vervormingen,
•koeling van bijv. vloeibare chocolade bij levensmiddelenproductie,
•koeling van koud-vormgereedschappen en ultrasone gereedschappen,
•koeling bij frezen zonder koelvloeistof (bijv. voor kunststoffen),
•koeling van naalden in naaimachines,
•koeling van snijgereedschap,
•Thermo-tests van elektronische componenten,
•krimppassingen
Voordelen:
•lage aanschaf- en bedrijfskosten,
•onderhoudsvrij,
•geen bewegende onderdelen - geen slijtage,
•voor bedrijf is perslucht nodig, geen elektriciteit,
•geen residu op de gekoeld apparaat door koelvloeistof of koelvloeistofspray
Eigenschappen
| Leveringsomvang | VORTEX-buis met demper (voor zijde met koude en warme lucht), 4 stuks. VORTEX-generatoren (geel, rood, blauw, bruin), scharnierslang voor koude lucht, magneetvoet |
| Luchtinlaat | Rp 1/4" |
| Koude-lucht uitgang | G 1/2" (IG) |
| L engte [mm] | 285 |
| Buisdiameter [mm] | 45 |
Meer informatie over VORTEX14KP
| Gewicht | 1,4 kg / Stk |
| GTIN | 4050571723019 |
| Nummer douanegoederen | 84798997 |
Documenten
- Cataloguspagina Atlas 9 (pagina 941) (PDF)
- Documentatie: VORTEX-wervelstroombuis (PDF)
- 3D-CAD-file (volumemodel) (Alleen voor aangemelde klanten) (STP)
- Gegevensblad (Afdrukvoorbeeld)
- Gegevensblad (Engels) (Afdrukvoorbeeld)
Alle opgaven zijn bedoeld als niet-bindende richtwaarden! Voor niet schriftelijk bevestigde gegevensselectie zijn wij niet aansprakelijk. Drukgegevens hebben, voor zover niet anders vermeld, betrekking op vloeistoffen uit groep II bij +20 °C.
