Fordele:
•Kompakt konstruktion,
•autonom, gastæt udførelse,
•ydelsesoptimeret med høje Kv-værdier,
•kan indstilles udefra uden demontering og uden specialværktøj,
•stort trykinterval dækket med én ventil,
•til gasformige og flydende medier kan benyttes
Anvendelse:
Overstrømsventiler benyttes til beskyttelse af pumper mod overlast i lukkede kredsløb. Ved overskridelse af det indstillelige reaktionstryk åbner ventilen proportionalt med trykforøgelsen, således at effekten fraføres langsomt. Overstrømsventilen er beregnet til at stå åben i længere tid. Som forsigtighedsprincip på gås ud fra, at trykket i systemet kan blive større end det på overstrømsventilen indstillede reaktionstryk.
Sikkerhedsventiler har en fuldstændig anderledes reaktionsmåde. Den åbner pludseligt, når udløsetrykket overskrides med maks. 10 %, og frafører den samlede effekt. Ved underskridelse af det indstillede reaktionstryk med ca. 10-…20 % lukker ventilen igen.
Denne funktion sikrer ganske vist, at det indstillede tryk ikke overskrides med mere end 10 %, men systemet belastes kraftigt af den ikke-proportionale åbningskarakteristik.
Udførelse:

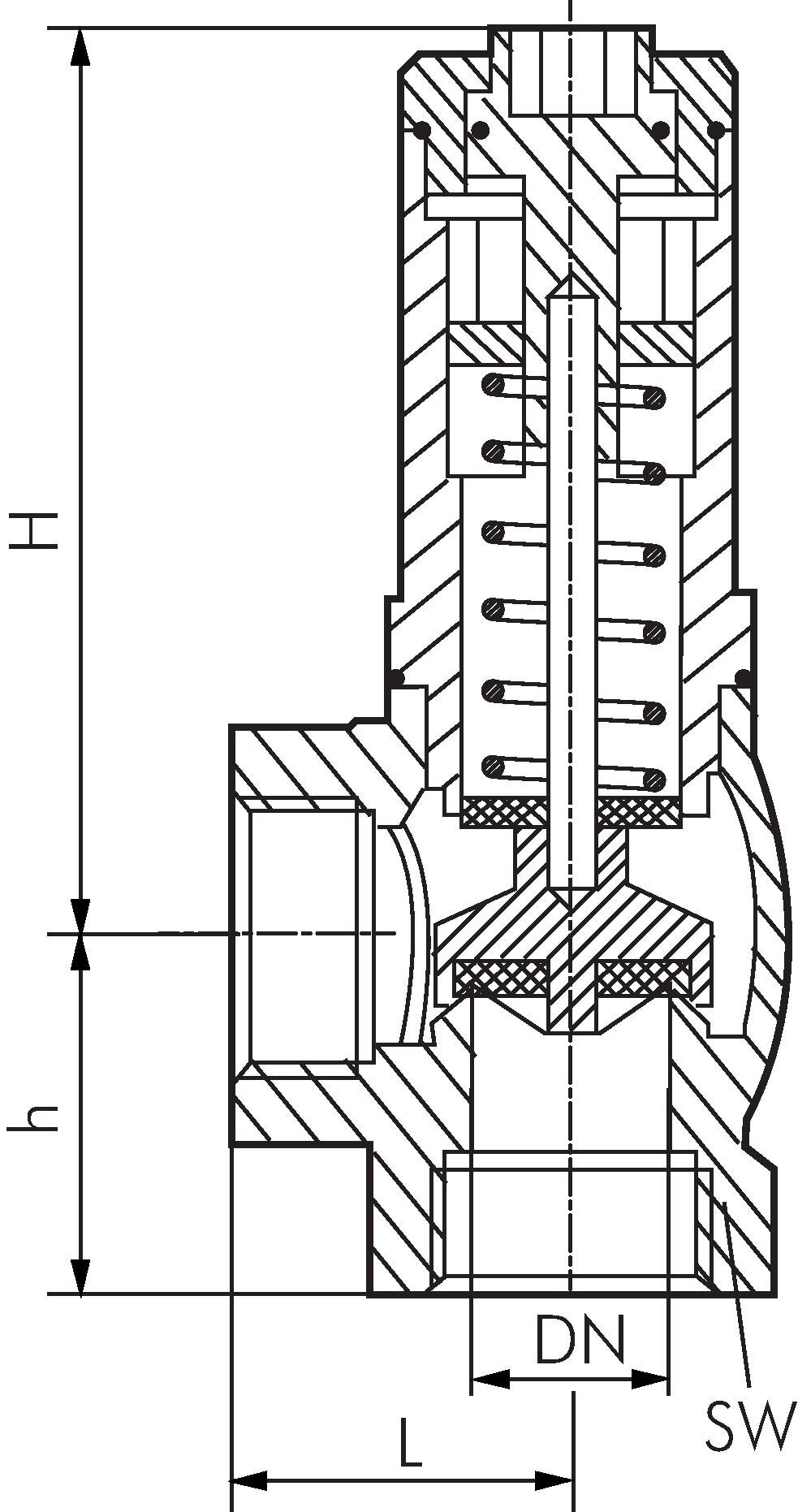

Overstrømsventilerne kan indstilles med en unbrakonøgle under driftsbetingelser, uden at mediet trænger ud i omgivelserne. De er ikke modtrykskompenserede.
Materialer:

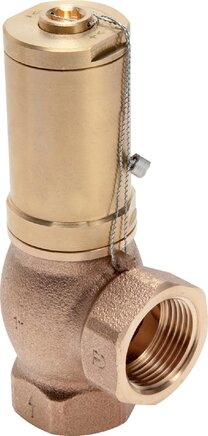

Legeme: rødgods/messing, fjeder: rustfrit stål, pakning: FKM (responstryk 12 til 20 bar: PTFE)
Temperaturinterval:
-20 til +200 °C
Medier:
Trykluft og andre agressive, ubrændbare gasser, vand og andre neutrale, ugiftige væsker, mineralolie
Alternativ:

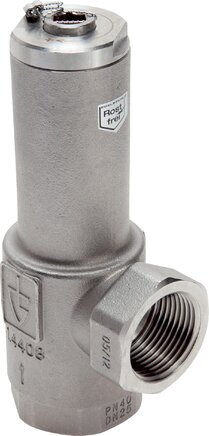

Legeme af rustfrit stål 1.4401/1.4408 -ES
*Vandflow ved +20 °C, 1 bar tryk ved ventilindgang, frit udløb.
